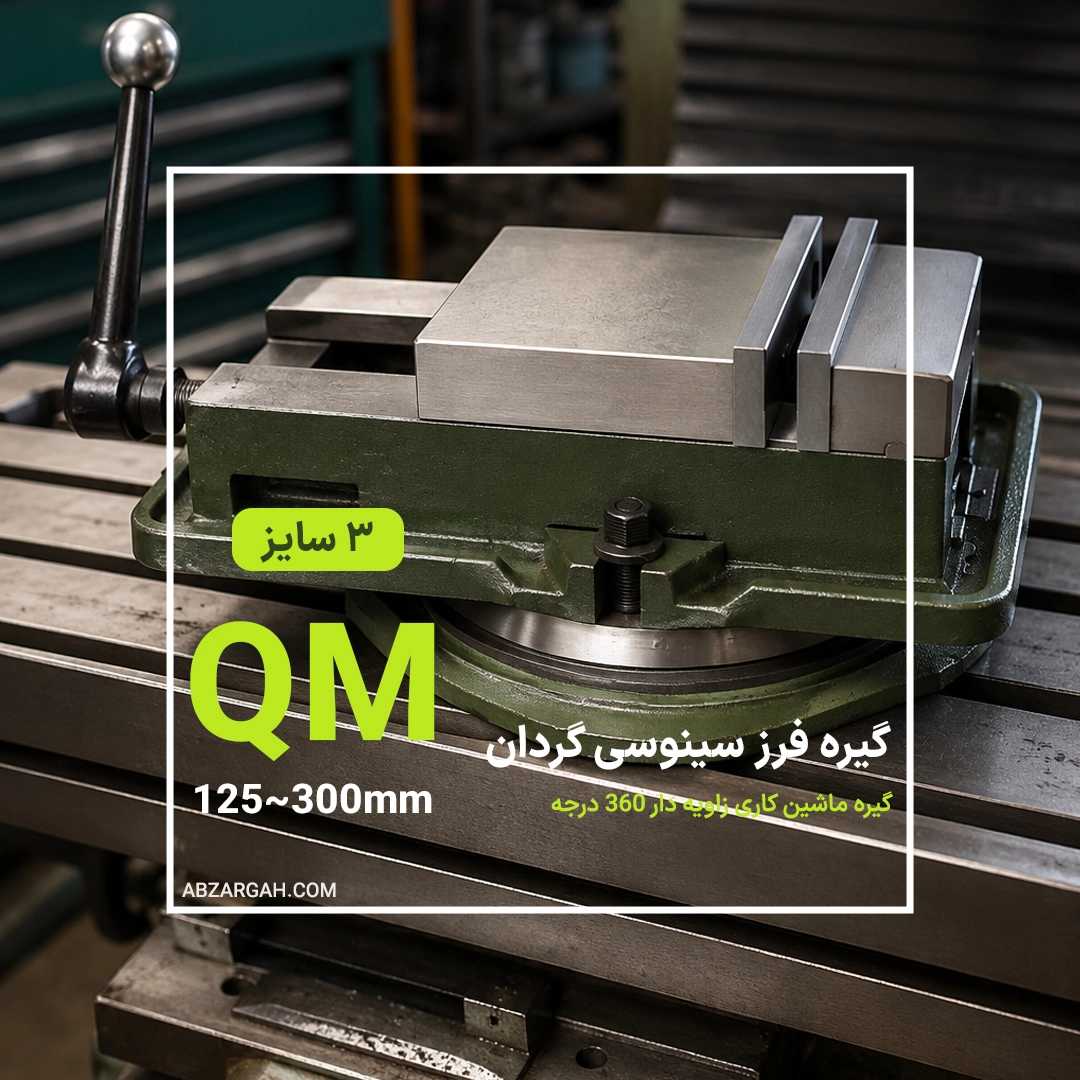

گیره فرز سینوسی گردان صنعتی سری QM16 (گیره ماشین کاری زاویه دار 360 درجه)

Name: گیره فرز سینوسی گردان صنعتی سری QM16 (گیره ماشین کاری زاویه دار 360 درجه) - ابزارگاه | دستگاه ابزار تیز کن : مته، فرز، گردبر، قلاویز، فرز اره ای و فرز دیسکی، تیغ اره نواری
Availability: InStock

به‌روزرسانی شده در: دوشنبه ۱۵ تیر ۱۴۰۵ - ساعت ۱۱:۲۸

Price range: ۱۶,۶۰۰,۰۰۰ تومان through ۴۶,۰۰۰,۰۰۰ تومان

تاریخچه قیمت بعد از چند تغییر قیمت نمایش داده می‌شود.

QM16 Series Swivel Type Machine Vice / QM16 Series Angle Fixed Machine Vise

مدل: QM16 Swivel Type Machine Vice
نوع: گیره فرز سینوسی گردان (زاویه‌دار)
سایزبندی فک: 60 الی 200 میلی‌متر
رنج کارگیر قطعه: 60 الی 300 میلی‌متر
قابلیت چرخش پایه: 360 درجه
دارای صفحه مدرج جهت تنظیم زاویه دقیق
طراحی نیم‌کروی مکانیزم گیرش برای ایجاد نیروی رو به پایین
جلوگیری از بلند شدن قطعه هنگام بستن فک
بدنه مقاوم چدنی با استحکام بالا
فک‌های سخت‌کاری شده فولادی با مقاومت سایشی بالا
دقت موازی و عمودی: 0.025mm/100mm
مناسب برای فرزکاری، سوراخکاری، شیارزنی و کف‌تراشی
قابل استفاده روی فرز دستی، فرز CNC و مراکز ماشین‌کاری صنعتی
مناسب برای قطعات دقیق، قالب‌سازی و تولید انبوه

کارگیر

صاف

استعلام قیمت و موجودی

لطفا قبل از پرداخت موجودی کالا را از طریق تماس تلفنی چک بفرمایید

مقایسه

افزودن به علاقه مندی

شناسه محصول: نامعلوم دسته: گیره صنعتی

توضیحات

گیره فرز QM16 یک گیره دقیق صنعتی با قابلیت چرخش 360 درجه و طراحی نیم‌کروی برای ایجاد نیروی گیرش رو به پایین است. مناسب برای دستگاه فرز دستی، فرز CNC و مراکز ماشین‌کاری، با دقت موازی و عمودی بالا و امکان تنظیم زاویه برای عملیات‌های مختلف ماشین‌کاری.

مدل	A	B	C	L	W	H	وزن ناخالص / خالص	ابعاد بسته‌بندی
QM1660	60	60	24	230	150	80	6 / 5.5 kg	230×180×120 mm
QM1680	80	75	24	270	170	95	9 / 8.5 kg	290×200×130 mm
QM16100	100	100	32	345	215	124	17 / 16 kg	360×250×150 mm
QM16125	125	125	40	375	225	132	22 / 21 kg	410×270×170 mm
QM16160	160	170	45	440	278	157	37 / 36 kg	450×320×180 mm
QM16160L	160	200	45	475	278	157	38 / 37 kg	480×320×180 mm
QM16200	200	220	50	565	325	198	52 / 51 kg	560×360×200 mm
QM16200L	200	300	50	645	325	198	60 / 59 kg	650×360×200 mm

گیره فرز گردان دقیق QM16 | QM16 Series Swivel Type Machine Vice

گیره فرز گردان QM16 یکی از گیره‌های صنعتی دقیق مورد استفاده در عملیات ماشین‌کاری، فرزکاری و مراکز CNC است که با طراحی مستحکم و مکانیزم قفل‌شوندگی دقیق، امکان مهار مطمئن قطعه کار را در شرایط مختلف فراهم می‌کند. این گیره با قابلیت چرخش 360 درجه روی پایه مدرج، انتخاب مناسبی برای کارگاه‌های قالب‌سازی، قطعه‌سازی و خطوط تولید صنعتی محسوب می‌شود.

ساختار بدنه این گیره از چدن مقاوم صنعتی تولید شده که علاوه بر تحمل فشار بالا، پایداری مناسبی در برابر لرزش و نیروهای وارد شده هنگام براده‌برداری ایجاد می‌کند. فک‌های فولادی سخت‌کاری شده نیز باعث افزایش طول عمر، حفظ دقت و جلوگیری از تغییر شکل در استفاده‌های مداوم می‌شوند.

طراحی گردان با قابلیت تنظیم زاویه دقیق

یکی از ویژگی‌های اصلی گیره ماشین کاری QM16 استفاده از پایه گردان مدرج است. این سیستم امکان چرخش افقی تا 360 درجه را فراهم کرده و اپراتور می‌تواند بدون نیاز به باز کردن کامل گیره از روی میز دستگاه، زاویه مورد نیاز قطعه را تنظیم کند.

این قابلیت برای عملیات‌هایی مانند:

فرزکاری زاویه‌ای
سوراخکاری در موقعیت‌های مختلف
شیارزنی دقیق
ماشین‌کاری چند مرحله‌ای
ساخت قطعات صنعتی و قالب

کارایی بالایی دارد.

سیستم قفل دقیق با نیروی گیرش رو به پایین

در سری QM16 از طراحی نیم‌کروی مخصوص در مکانیزم فشار استفاده شده است. این سیستم هنگام بسته شدن فک، علاوه بر نیروی افقی، یک نیروی کنترل شده به سمت پایین ایجاد می‌کند.

این ویژگی باعث می‌شود:

قطعه هنگام سفت کردن فک بلند نشود
لرزش در زمان ماشین‌کاری کاهش پیدا کند
دقت موقعیت قطعه حفظ شود
کیفیت سطح ماشین‌کاری افزایش یابد

به همین دلیل این مدل نسبت به گیره‌های معمولی عملکرد دقیق‌تری در عملیات سنگین دارد.

دقت بالا برای ماشین‌کاری صنعتی

گیره فرز QM16 برای استفاده در دستگاه‌های دقیق طراحی شده و دارای دقت موازی و عمودی بالا است.

مشخصات دقت:

دقت عمود بودن فک‌ها: 0.025mm/100mm
حرکت روان فک متحرک
حفظ مرکزیت قطعه
مناسب برای ماشین‌کاری دقیق

این ویژگی‌ها باعث شده این مدل برای دستگاه‌های:

فرز CNC
فرز یونیورسال
فرز ابزارسازی
مراکز ماشین‌کاری

انتخاب مناسبی باشد.

سایزبندی کامل QM16

این سری در مدل‌های مختلف تولید می‌شود:

QM16-60
QM16-80
QM16-100
QM16-125
QM16-160
QM16-160L
QM16-200
QM16-200L

با پوشش:

عرض فک: 60 تا 200 میلی‌متر
ظرفیت کارگیر: 60 تا 300 میلی‌متر

که امکان انتخاب مدل مناسب بر اساس ابعاد قطعه و ظرفیت دستگاه را فراهم می‌کند.

کاربردهای گیره فرز QM16

این گیره برای طیف گسترده‌ای از عملیات صنعتی استفاده می‌شود:

✔ قالب‌سازی صنعتی
✔ ساخت قطعات دقیق
✔ تراش و فرز قطعات فلزی
✔ سوراخکاری دقیق
✔ ماشین‌کاری قطعات فولادی و آلومینیومی
✔ خطوط تولید و تعمیرات صنعتی

خرید گیره فرز گردان QM16 از ابزارگاه

ابزارگاه ارائه‌دهنده انواع تجهیزات ماشین‌کاری، گیره فرز، ابزار دقیق و تجهیزات صنعتی، گیره‌های سری QM16 Swivel Type Machine Vice را برای استفاده حرفه‌ای در کارگاه‌ها و صنایع عرضه می‌کند.

با توجه به ساختار مقاوم، دقت بالا، قابلیت تنظیم زاویه و نیروی گیرش پایدار، گیره فرز گردان QM16 انتخابی مناسب برای صنعتگرانی است که به دنبال افزایش کیفیت، سرعت و دقت در عملیات ماشین‌کاری هستند.
