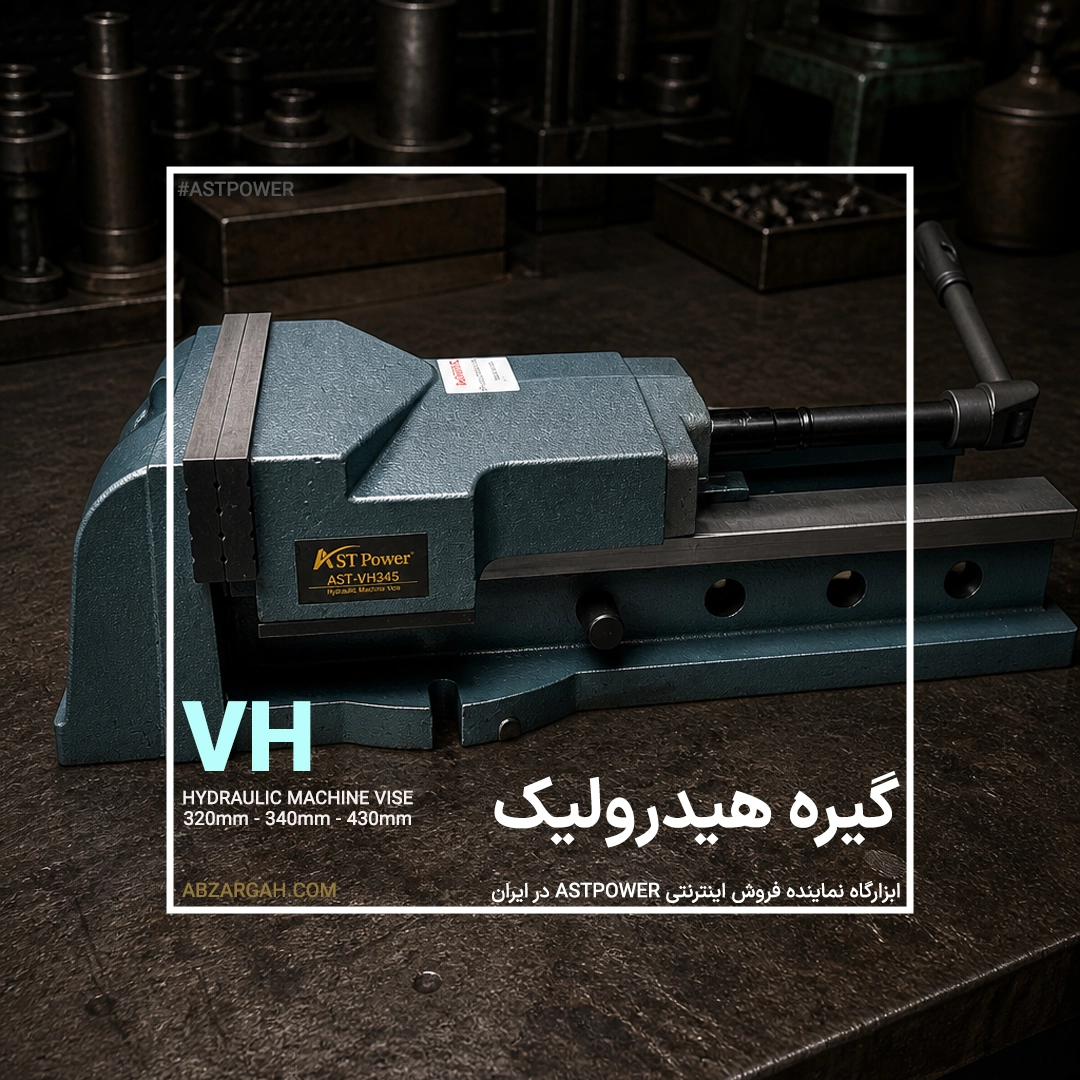

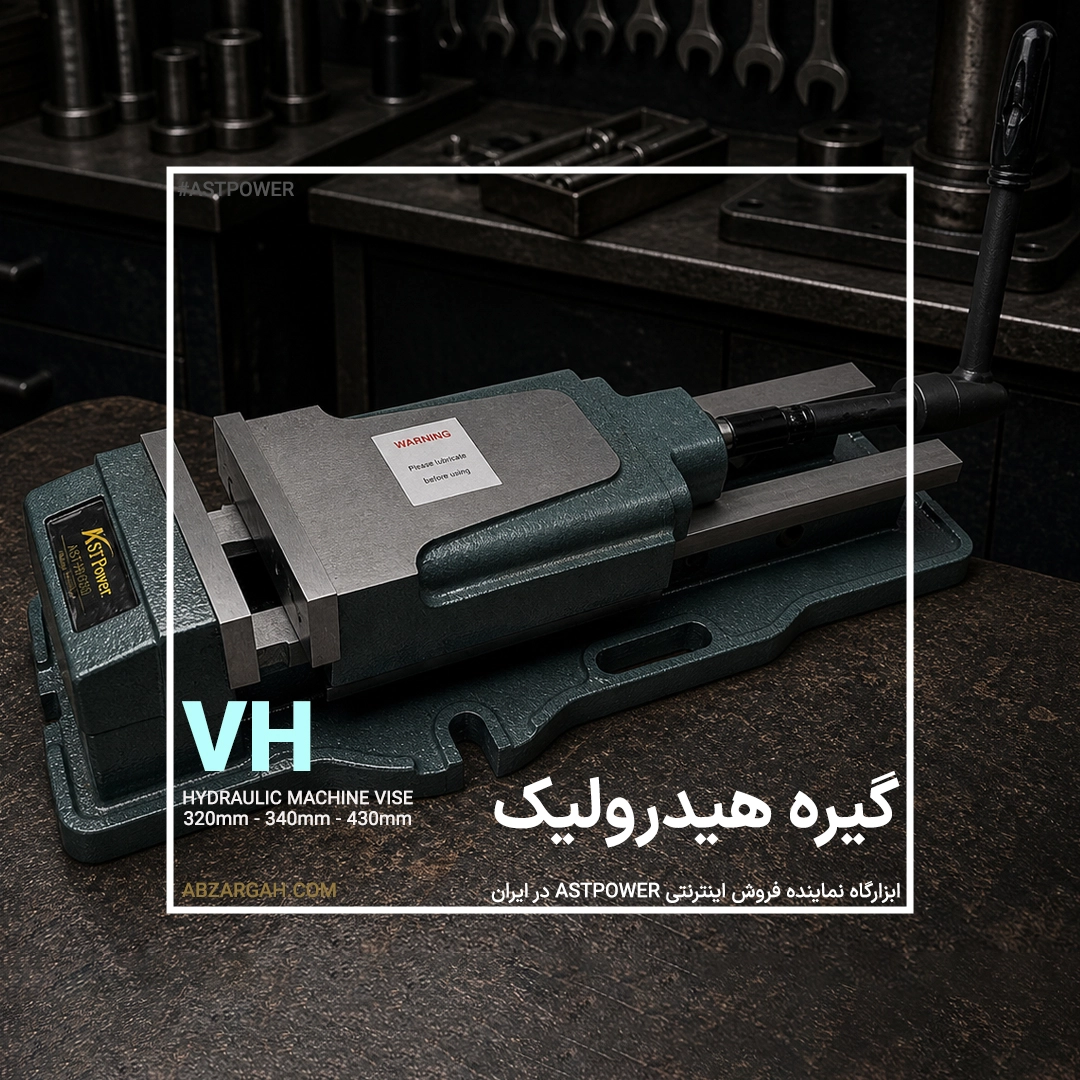

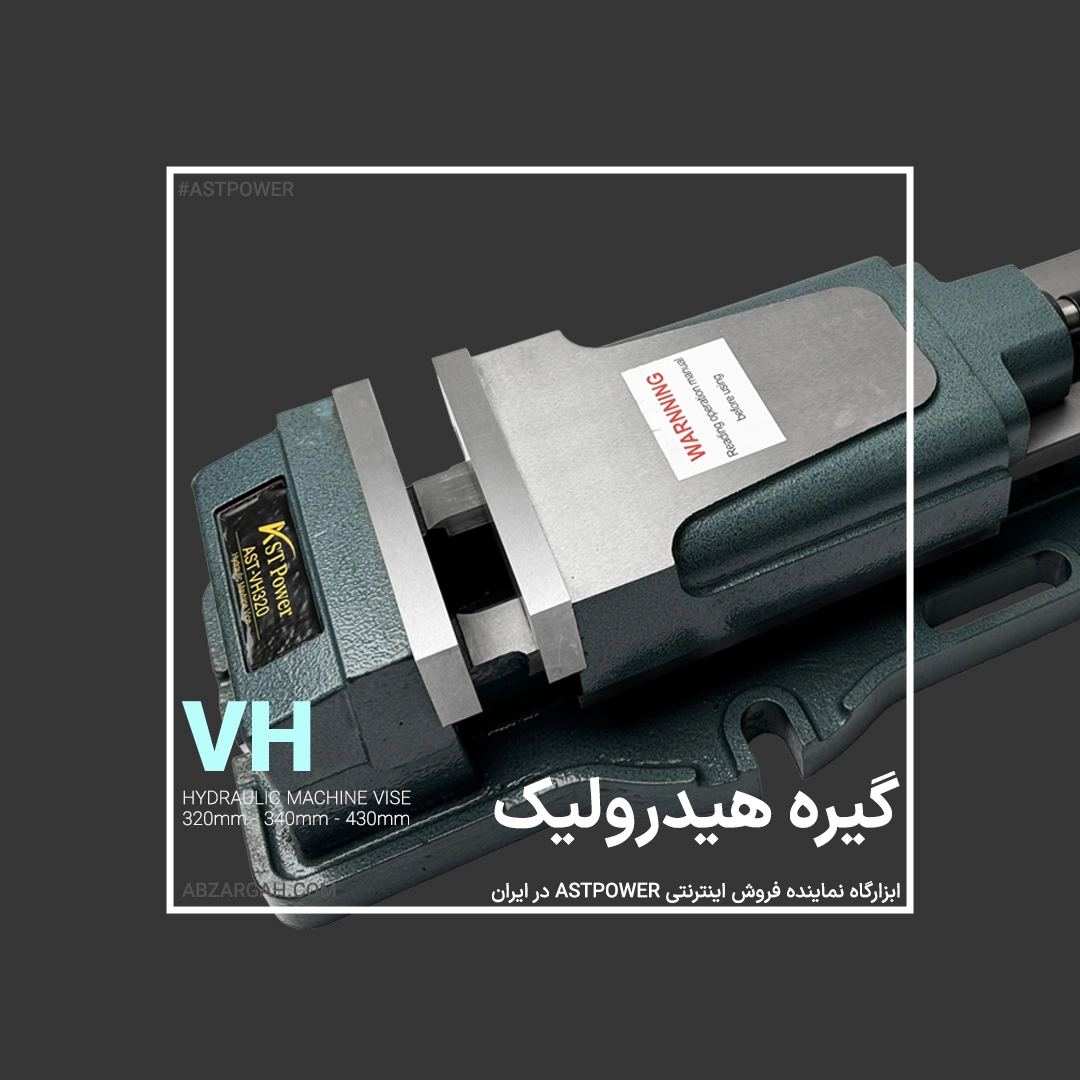

گیره هیدرولیک VH برند ASTPOWER

Name: گیره هیدرولیک VH برند ASTPOWER - ابزارگاه | دستگاه ابزار تیز کن : مته، فرز، گردبر، قلاویز، فرز اره ای و فرز دیسکی، تیغ اره نواری
Availability: InStock

به‌روزرسانی شده در: دوشنبه ۷ اردیبهشت ۱۴۰۵ - ساعت ۲۲:۰۰

Price range: ۱۰ تومان through ۳۰ تومان

کارگیر : 320~430 میلی متر
عرض فک : 150~400 میلی متر
ارتفاع فک : 52~85 میلی متر
حداکثر نیرو گیره: 50 کیلو نیوتن

گیره هیدرولیک تیپ‌ترونیک نسل جدیدی از گیره‌های صنعتی است که با افزایش نیروی گیره بیش از ۲۰۰ کیلوگرم، به‌صورت خودکار وارد حالت هیدرولیک می‌شود. این ویژگی باعث عملکردی سریع‌تر، ایمن‌تر و دقیق‌تر شده و در عین حال صرفه‌جویی قابل‌توجهی در زمان و نیروی انسانی ایجاد می‌کند.

تجهیزات اختیاری : پایه گردان گیره هیدرولیک و گیج فشار هیدرولیک متناسب با دستگاه

کارگیر	320 , 345 , 430

کارگیر

صاف

استعلام قیمت و موجودی

لطفا قبل از پرداخت موجودی کالا را از طریق تماس تلفنی چک بفرمایید

Add to compare

افزودن به علاقه مندی

شناسه محصول: نامعلوم دسته: گیره صنعتی

توضیحات
نظرات (0)

توضیحات

مشخصات گیره هیدرولیک VH برند ASTPOWER
مدل	AST-VH320	AST-VH345	AST-VH430
عرض فک (mm)	152	320	400
کارگیر (mm)	320	345	430
ارتفاع فک (mm)	52	78	85
وزن (KG)	44	96	133
حداکثر نیرو گیره (KN)	50	50	50
سایز دسته (mm)	19×19	22×22	22×22
ابعاد (L×W×H)	605×240×135	695×322×188	805×416×205

نحوه عملکرد و استفاده از گیره هیدرولیکی

این گیره با ترکیب مکانیزم مکانیکی و هیدرولیکی طراحی شده است تا عملیات نگه‌داری قطعه کار با دقت، سرعت و نیروی بالا انجام شود. استفاده صحیح از این ابزار باعث افزایش ایمنی و دقت در فرآیندهای صنعتی و کارگاهی می‌شود.

1. تنظیم اولیه

ابتدا با توجه به اندازه قطعه کار، موقعیت پین شفت (Pin Shaft) را تنظیم کنید تا فاصله مناسب بین فک‌ها ایجاد شود و قطعه به‌درستی در محل خود قرار گیرد.

2. بستن قطعه (Clamp)

برای باز کردن فک‌ها، دسته را در جهت خلاف عقربه‌های ساعت بچرخانید. پس از باز شدن فک‌ها، قطعه کار را بین دو فک قرار دهید. سپس دسته را در جهت عقربه‌های ساعت بچرخانید تا قطعه در جای خود محکم شود.

زمانی که نیروی گیره به بیش از 200 کیلوگرم برسد (زمانی که نشانگر فشار مقدار 2 مگاپاسکال را نشان می‌دهد)، سیستم به‌صورت خودکار وارد حالت گیره هیدرولیکی می‌شود. در این مرحله با ادامه چرخاندن دسته به میزان 2 تا 5 دور (هر دور حدود 800 کیلوگرم افزایش نیرو ایجاد می‌کند)، می‌توان به حداکثر نیروی گیره هیدرولیکی دست یافت.

3. آزاد کردن قطعه (Release)

برای آزاد کردن قطعه کار، کافی است دسته را در جهت خلاف عقربه‌های ساعت بچرخانید تا فشار گیره کاهش یافته و قطعه به‌راحتی خارج شود.

	تست	دقت
1	توازی سطح بالایی راهنمای پیچ گیره نسبت به سطح پایه	0.03/100
2	عمود بودن سطوح گیره‌کاری (فک‌ها) نسبت به سطح بالایی راهنمای پیچ	0.05/100 (α ≤ 90°)
3	توازی فک متحرک نسبت به فک ثابت (در راستای عرض)	0.05/100
4	عمود بودن سطح گیره‌کاری فک ثابت نسبت به شیار راهنمای افقی بدنه گیره	0.05/100
5	توازی سطح بالایی راهنمای پیچ نسبت به سطح پایه	0.05/100
