گیره زیر فرزی دقیق گردان QH (گیره فرز تخت صنعتی)

Name: گیره زیر فرزی دقیق گردان QH (گیره فرز تخت صنعتی) - ابزارگاه | دستگاه ابزار تیز کن : مته، فرز، گردبر، قلاویز، فرز اره ای و فرز دیسکی، تیغ اره نواری
Availability: InStock

به‌روزرسانی شده در: دوشنبه ۱۵ تیر ۱۴۰۵ - ساعت ۱۱:۲۸

Price range: ۸,۱۰۰,۰۰۰ تومان through ۳۲,۴۰۰,۰۰۰ تومان

تاریخچه قیمت بعد از چند تغییر قیمت نمایش داده می‌شود.

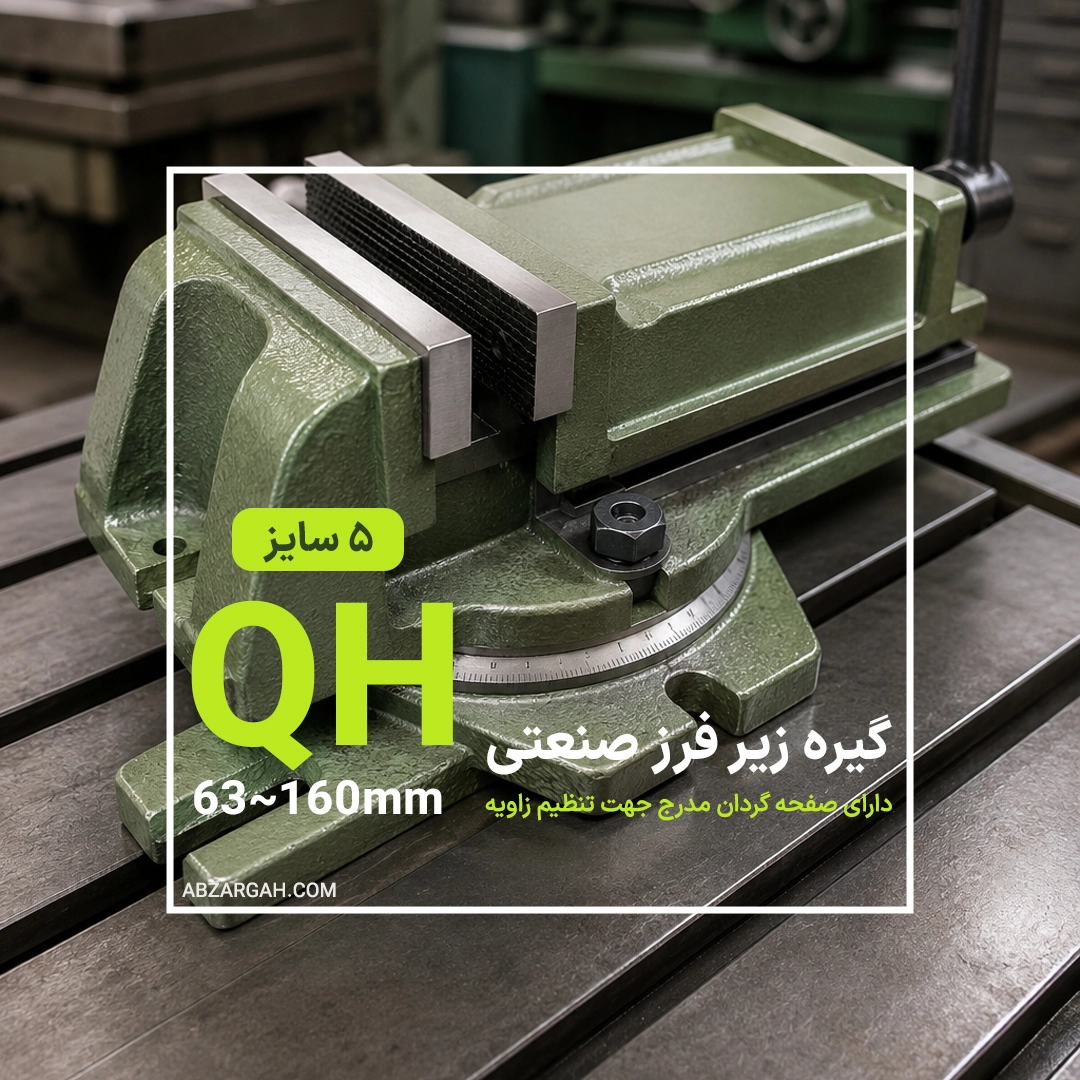

QH Precision Swivel Machine Vise / Milling Machine Vise

مدل: QH
نوع: گیره زیر فرزی گردان (Swivel Machine Vise)
جنس بدنه: چدن ریختهگری با کیفیت بالا (High Quality Cast Iron)
عرض فک (Width of Jaw): 80 تا 200 میلیمتر
ارتفاع فک (Height of Jaw): 32 تا 63 میلیمتر
حداکثر بازشو فک (Max Opening): 63 تا 160 میلیمتر
وزن تقریبی: 17 تا 45 کیلوگرم
مناسب برای: دستگاه فرز، دریل ستونی، بورینگ و ماشینکاری صنعتی
دارای صفحه گردان مدرج جهت تنظیم زاویه
دقت موازی بودن فکها: 0.025mm/100mm
دقت عمود بودن فک نسبت به سطح راهنما: 0.025mm

کارگیر

صاف

استعلام قیمت و موجودی

لطفا قبل از پرداخت موجودی کالا را از طریق تماس تلفنی چک بفرمایید

مقایسه

افزودن به علاقه مندی

شناسه محصول: نامعلوم دسته: گیره صنعتی

توضیحات

گیره زیر فرزی گردان QH(Q12) یکی از تجهیزات کاربردی و دقیق در فرآیندهای ماشینکاری است که برای نگهداری محکم و پایدار قطعات روی دستگاههای فرز، دریل ستونی و ماشینآلات صنعتی مورد استفاده قرار میگیرد. این گیره با طراحی مستحکم، بدنه مقاوم و قابلیت تنظیم زاویه، امکان انجام عملیاتهای مختلف برادهبرداری را با دقت بالا فراهم میکند.

بدنه این مدل از چدن ریختهگری شده با کیفیت بالا (High Quality Cast Iron) ساخته شده که علاوه بر مقاومت مناسب در برابر فشارهای ماشینکاری، باعث کاهش لرزش هنگام کار و افزایش کیفیت سطح نهایی قطعه میشود. ساختار دقیق ریلها و فکهای گیره باعث حرکت روان فک متحرک و گرفتن یکنواخت قطعه در زمان عملیات میشود.

جدول مشخصات فنی گیره زیر فرزی گردان QH

مدل	A	B	C	L	W	H	وزن ناخالص/خالص (kg)	ابعاد بستهبندی (mm)
QH80	80	63	32	220	115	91	30/28	250×130×110
QH100	100	80	35	260	140	105	45/44	280×150×130
QH125	125	100	40	301	160	122	18/17	330×200×170
QH160	160	125	52	411	222	158	34/33	430×230×180
QH200	200	160	63	461	240	175	45/44	470×270×190

یکی از مهمترین ویژگیهای گیره فرز QH وجود صفحه گردان مدرج (Swivel Base) در قسمت زیرین آن است. این صفحه امکان چرخش و تنظیم زاویه گیره را فراهم کرده و اپراتور میتواند قطعه را برای انجام عملیات زاویهزنی، شیارهای مورب و ماشینکاریهای خاص بدون نیاز به جابجایی مکرر تنظیم کند.

این سری از گیرهها دارای دقت بالای ساخت بوده و میزان موازی بودن فکها حدود 0.025 میلیمتر در هر 100 میلیمتر و دقت عمود بودن فک نسبت به سطح راهنما حدود 0.025 میلیمتر است که باعث افزایش کیفیت و تکرارپذیری در تولید قطعات صنعتی میشود.

ویژگیهای گیره زیر فرزی QH(Q12)

ساخته شده از چدن صنعتی مقاوم
دارای صفحه گردان جهت تنظیم زاویه کار
قابلیت چرخش 360 درجه روی پایه مدرج
حرکت دقیق و نرم فک متحرک
قدرت گیرایی مناسب برای عملیات سنگین
دقت بالا در موازی بودن سطح فکها
مناسب برای ماشینکاری قطعات فلزی
طراحی صنعتی برای استفاده طولانیمدت

کاربردهای گیره ماشین QH

گیره زیر فرزی گردان QH برای طیف گستردهای از عملیاتهای صنعتی قابل استفاده است، از جمله:

کفتراشی و پرداخت سطح قطعات
ایجاد انواع شیار و مسیرهای ماشینکاری
سوراخکاری دقیق روی قطعات فلزی
ماشینکاری زاویهدار با کمک صفحه گردان
ساخت قالب، قطعهسازی و تعمیرات صنعتی
استفاده در دستگاه فرز، دریل و بورینگ

سری QH Machine Vise در سایزهای مختلف با عرض فک 80 تا 200 میلیمتر تولید شده و با توجه به ابعاد قطعه و ظرفیت دستگاه، امکان انتخاب مدل مناسب برای کارگاههای صنعتی، واحدهای تولیدی و مراکز ماشینکاری وجود دارد.

ابزارگاه به عنوان ارائهدهنده انواع تجهیزات ماشینکاری صنعتی، گیره زیر فرزی گردان QH را در سایزهای مختلف همراه با مشخصات فنی کامل عرضه میکند تا کاربران بتوانند متناسب با نیاز کاری خود انتخاب دقیقتری داشته باشند.
