سه نظام، چهار نظام و شش نظام دستگاه تراش صنعتی
نظام دستگاه تراش (Lathe Chuck) یکی از اصلیترین تجهیزات نگهدارنده قطعه کار در عملیات تراشکاری است که وظیفه ثابت نگهداشتن و انتقال نیروی چرخشی به قطعه را برعهده دارد.
در ابزارگاه انواع سه نظام، چهار نظام و شش نظام تراشکاری شامل مدلهای منظم، نامنظم و فک مستقل برای کاربردهای صنعتی و ماشینکاری دقیق ارائه میشود.
سه نظام دستگاه تراشکاری کره نشان اصلی K11 فک خارجی
| سایز | 100mm, 130mm, 160mm, 165mm, 190mm, 200mm, 250mm, 315mm, 380mm, 400mm, 500mm, 630mm, 80mm |
|---|---|
| دقت | 0.05mm |
| Brand | کره نشان |
| اصالت کالا | اصل |
سه نظام دستگاه تراشکاری کره نشان اصلی K21 فک دو تکه (پایه فک ثابت : لقمه قابل تعویض)
چهار نظام تراشکاری منظم کره نشان اصلی K12 فک خارجی
| سایز | 100mm, 130mm, 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 80mm |
|---|---|
| دقت | 0.05mm |
| Brand | کره نشان |
| اصالت کالا | اصل |

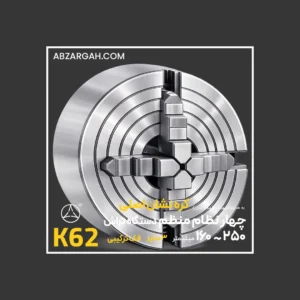

چهار نظام منظم دستگاه تراشکاری کره نشان اصلی K62 فک ترکیبی

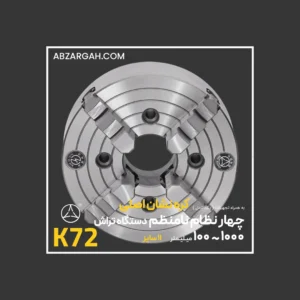

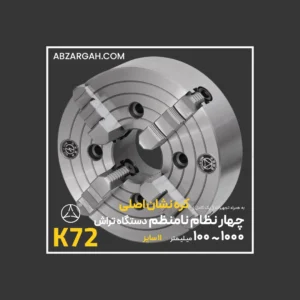

چهار نظام نامنظم دستگاه تراشکاری کره نشان اصلی K72 فک مستقل
| سایز | 1000mm, 100mm, 125mm, 160mm, 200mm, 250mm, 320mm, 400mm, 500mm, 630mm, 800mm |
|---|---|
| دقت | 0.05mm |
| Brand | کره نشان |
| اصالت کالا | اصل |
شش نظام دستگاه تراشکاری خود مرکز کره نشان اصلی K13 فک خارجی
برای انتخاب نظام دستگاه تراش، ابتدا نوع قطعه و دقت موردنیاز را مشخص کنید. سه نظامهای خودمرکز K11 برای کارهای عمومی و قطعات گرد مناسباند، درحالیکه K21 با فک دو تکه برای تولید سری و دقت تکرارپذیر بهتر است. چهار نظام K12 برای قطعات منظم، K62 برای تنظیم دقیقتر و K72 برای قطعات نامتقارن کاربرد دارد. اگر قطعه حساس یا نازک است، شش نظام K13 انتخاب مناسبتری خواهد بود.
نظام دستگاه تراش یکی از مهمترین تجهیزات نگهدارنده قطعه در عملیات ماشینکاری است که وظیفه تثبیت قطعه و انتقال نیروی چرخشی را بر عهده دارد. در این دستهبندی، انواع سه نظام، چهار نظام و شش نظام برند کره نشان ارائه شده که هرکدام برای کاربردهای خاص صنعتی طراحی شدهاند.
سه نظامهای سری K11 با مکانیزم خودمرکز، انتخابی رایج برای قطعات گرد و استوانهای هستند و دقت 0.05 میلیمتر ارائه میدهند. مدل K21 با فک دو تکه و قابلیت استفاده از فک نرم، برای تولید قطعات سری و دقیق مناسبتر است.
در بخش چهار نظامها، مدل K12 با چهار فک خودمرکز برای قطعات منظم کاربرد دارد، در حالی که K62 امکان تنظیم ترکیبی (همزمان و مستقل) را فراهم میکند. همچنین مدل K72 با فکهای مستقل برای قطعات نامتقارن و ماشینکاری خارج از مرکز طراحی شده است.
شش نظام K13 با شش فک خودمرکز، فشار را بهصورت یکنواخت توزیع کرده و برای قطعات نازک، حساس و لولهای گزینهای دقیق و ایمن محسوب میشود.
برای انتخاب بهترین نظام تراشکاری، باید چند عامل کلیدی را در نظر بگیرید:
- نوع قطعه: قطعات گرد و استاندارد با سه نظام خودمرکز (K11 یا K21) بهراحتی بسته میشوند، اما قطعات نامنظم به چهار نظام مستقل K72 نیاز دارند.
- دقت موردنیاز: اگر دقت تکرارپذیری بالا اهمیت دارد، مدل K21 با فک نرم و دو تکه گزینه بهتری نسبت به K11 است.
- شکل قطعه: برای قطعات چهارگوش یا چندوجهی، چهار نظام K12 یا K62 مناسبتر هستند.
- انعطافپذیری تنظیم: در صورت نیاز به تنظیم دقیق محور یا کاهش لنگی، K62 یا K72 انتخاب حرفهایتری هستند.
- حساسیت قطعه: برای قطعات نازک یا لولهای که احتمال تغییر شکل دارند، شش نظام K13 با توزیع یکنواخت فشار توصیه میشود.
- سایز و سرعت: سایز نظام و حداکثر سرعت مجاز باید با دستگاه تراش و نوع کار هماهنگ باشد.
با در نظر گرفتن این موارد، میتوانید انتخابی دقیق و متناسب با نیاز کارگاهی یا صنعتی خود داشته باشید.
جدول مقایسه کامل محصولات
این جدول مستقیماً از تمام محصولات و ویژگیهای ثبتشده در ووکامرس ساخته شده است.
| ویژگی / محصول | سه نظام دستگاه تراشکاری کره نشان اصلی K11 فک خارجی | سه نظام دستگاه تراشکاری کره نشان اصلی K21 فک دو تکه (پایه فک ثابت : لقمه قابل تعویض) | چهار نظام تراشکاری منظم کره نشان اصلی K12 فک خارجی | چهار نظام منظم دستگاه تراشکاری کره نشان اصلی K62 فک ترکیبی | چهار نظام نامنظم دستگاه تراشکاری کره نشان اصلی K72 فک مستقل | شش نظام دستگاه تراشکاری خود مرکز کره نشان اصلی K13 فک خارجی |
|---|---|---|---|---|---|---|
| قیمت | ۱۰,۲۵۰,۰۰۰ تومان تا ۶۰۵,۸۵۰,۰۰۰ تومان | ۲۳,۱۵۰,۰۰۰ تومان تا ۴۴,۸۵۰,۰۰۰ تومان | ۱۵,۳۵۰,۰۰۰ تومان تا ۷۱۳,۶۰۰,۰۰۰ تومان | ۶۶,۰۰۰,۰۰۰ تومان تا ۱۰۲,۴۵۰,۰۰۰ تومان | ۱۲,۸۰۰,۰۰۰ تومان تا ۶۳۱,۷۰۰,۰۰۰ تومان | ۲۷,۴۵۰,۰۰۰ تومان تا ۱۳۱,۲۰۰,۰۰۰ تومان |
| برند | کره نشان | کره نشان | کره نشان | کره نشان | کره نشان | کره نشان |
| نوع محصول | variable | variable | variable | variable | variable | variable |
| سایز | 100mm، 130mm، 160mm، 165mm، 190mm، 200mm، 250mm، 315mm، 380mm، 400mm، 500mm، 630mm، 80mm | 130mm، 160mm، 200mm | 100mm، 130mm، 160mm، 200mm، 250mm، 315mm، 400mm، 500mm، 630mm، 80mm | 160mm، 200mm، 250mm | 1000mm، 100mm، 125mm، 160mm، 200mm، 250mm، 320mm، 400mm، 500mm، 630mm، 800mm | 100mm، 130mm، 160mm، 200mm، 250mm، 325mm |
| دقت | 0.05mm | 0.05mm | 0.05mm | 0.05mm | 0.05mm | 0.05mm |
| Brand | کره نشان | کره نشان | کره نشان | کره نشان | کره نشان | کره نشان |
| اصالت کالا | اصل | اصل | اصل | اصل | اصل | اصل |
سؤالات متداول
تفاوت سه نظام K11 و K21 چیست؟
مدل K11 دارای فک یکپارچه و مناسب کارهای عمومی است، اما K21 با طراحی فک دو تکه و قابلیت استفاده از فک نرم، برای دقت بالاتر و تولید سری کاربرد دارد.
چه زمانی باید از چهار نظام مستقل K72 استفاده کرد؟
زمانی که قطعه نامتقارن، چهارگوش یا نیازمند تنظیم خارج از مرکز باشد، چهار نظام K72 با فکهای مستقل بهترین انتخاب است.
مزیت چهار نظام ترکیبی K62 نسبت به K12 چیست؟
K62 علاوه بر حرکت همزمان فکها، امکان تنظیم جداگانه هر فک را دارد که باعث دقت بیشتر در مرکزگیری میشود، در حالی که K12 فقط خودمرکز است.
شش نظام K13 برای چه کاربردی مناسب است؟
این مدل برای قطعات نازک، لولهای و حساس مناسب است، زیرا با شش فک، فشار را یکنواخت توزیع کرده و از تغییر شکل قطعه جلوگیری میکند.
آیا همه این نظامها دقت یکسانی دارند؟
طبق مشخصات ارائهشده، دقت این محصولات در حدود 0.05 میلیمتر است، اما نوع طراحی فک و کاربرد عملی میتواند روی نتیجه نهایی تاثیر بگذارد.
سه نظام، چهار نظام و شش نظام تراشکاری از مهمترین اجزای ماشین تراش هستند که با توجه به نوع قطعه، میزان دقت مورد نیاز و شرایط ماشینکاری انتخاب میشوند.
سه نظامهای تراشکاری معمولاً با طراحی Self-Centering ساخته میشوند و به دلیل مرکزگیری سریع، برای قطعات گرد و تولیدات سری کاربرد زیادی دارند. چهار نظامها در دو مدل منظم و نامنظم تولید میشوند؛ مدل منظم برای سرعت بالاتر در بستن قطعه و مدل نامنظم با فکهای مستقل برای تنظیم دقیق قطعات غیرمتقارن استفاده میشود.
شش نظامهای تراشکاری نیز با افزایش سطح تماس روی قطعه، فشار گیرایی را یکنواختتر توزیع کرده و برای قطعات حساس، دیواره نازک و ماشینکاریهایی که نیاز به جلوگیری از تغییر شکل قطعه دارند گزینهای حرفهای محسوب میشوند.
فروشگاه ابزارگاه مجموعهای از انواع Lathe Chuck صنعتی شامل سه نظام، چهار نظام و شش نظام در سایزهای مختلف را برای کارگاههای تراشکاری، قالبسازی و صنایع تولیدی عرضه میکند.
