گیره فرز سینوسی دقیق QM16N تنظیم زاویه 45 درجه مخصوص CNC و ماشین‌کاری دقیق

Name: گیره فرز سینوسی دقیق QM16N تنظیم زاویه 45 درجه مخصوص CNC و ماشینکاری دقیق - ابزارگاه | دستگاه ابزار تیز کن : مته، فرز، گردبر، قلاویز، فرز اره ای و فرز دیسکی، تیغ اره نواری
Availability: InStock

به‌روزرسانی شده در: دوشنبه ۱۵ تیر ۱۴۰۵ - ساعت ۱۱:۲۸

محدوده قیمت: ۳۳,۱۵۰,۰۰۰ تومان تا ۷۴,۹۰۰,۰۰۰ تومان

تاریخچه قیمت بعد از چند تغییر قیمت نمایش داده می‌شود.

QM16N Precision Sine Machine Vise 45 Degree Angle Adjustable CNC Vise

مدل: QM16N Precision Sine Machine Vise
نوع: گیره فرز دقیق سینوسی زاویه‌دار
سایزبندی فک: 100 و 160 میلی‌متر
رنج کارگیر قطعه: 100 الی 160 میلی‌متر
قابلیت تنظیم زاویه: 0 تا 45 درجه
دارای مکانیزم سینوسی برای تنظیم زاویه با دقت بالا
مناسب برای ماشین‌کاری قطعات زاویه‌دار و دقیق
طراحی نیم‌کروی مکانیزم گیرش برای ایجاد نیروی رو به پایین
جلوگیری از بلند شدن قطعه هنگام بسته شدن فک‌ها
بدنه مقاوم چدنی با استحکام بالا و پایداری حرارتی مناسب
فک‌های فولادی سخت‌کاری شده با مقاومت بالا در برابر سایش
دقت بالا در موازی بودن و موقعیت‌گیری قطعه
ساختار دقیق مناسب برای ماشین‌کاری ظریف و قالب‌سازی
مناسب برای فرزکاری، سوراخکاری، سنگ‌زنی و پرداخت دقیق
قابل استفاده روی فرز CNC، ماشین فرز دستی و مراکز ماشین‌کاری صنعتی
مناسب برای قطعات حساس، قالب‌سازی، ابزارسازی و تولید صنعتی

کارگیر

پاک کردن

استعلام قیمت و موجودی

لطفا قبل از پرداخت موجودی کالا را از طریق تماس تلفنی چک بفرمایید

مقایسه

افزودن به علاقه مندی

شناسه محصول: نامعلوم دسته: گیره صنعتی

توضیحات

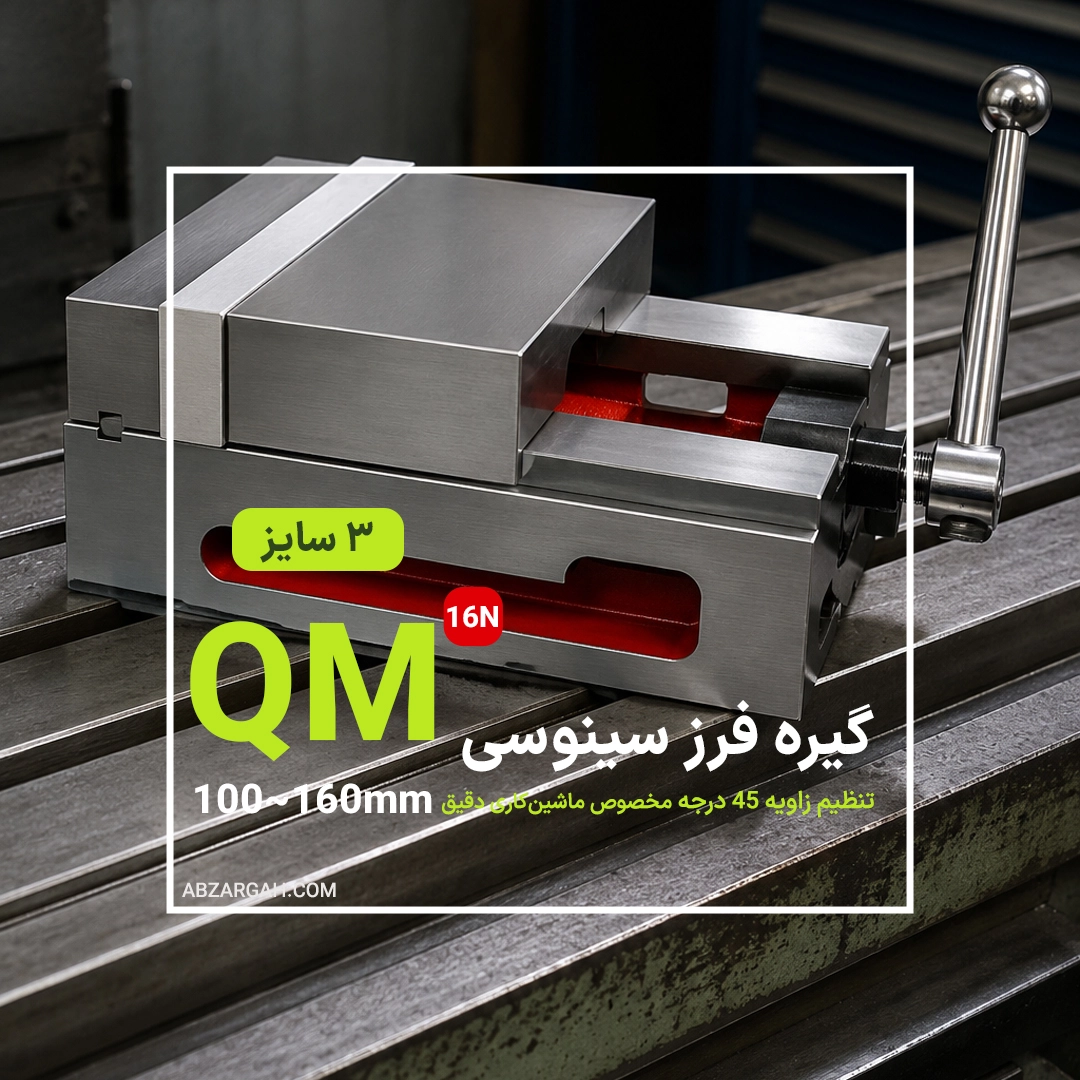

معرفی گیره فرز سینوسی دقیق QM16N

گیره فرز سینوسی دقیق QM16N Series Precision Sine Machine Vise یکی از گیره‌های تخصصی ماشین‌کاری است که برای نگهداری قطعات با دقت بالا و انجام عملیات زاویه‌دار طراحی شده است. این مدل با بهره‌گیری از مکانیزم سینوسی امکان تنظیم زاویه قطعه را فراهم می‌کند و انتخابی مناسب برای کارگاه‌های قالب‌سازی، ابزارسازی، فرز CNC و مراکز ماشین‌کاری دقیق محسوب می‌شود.

MODEL	A	B	C	L	W	H	G.W / N.W (kg)	PACKING SIZE (mm)
QM16100N	100	100	32	300	101	86	12 / 11	360x150x150
QM16160N	160	160	45	440	161	122	30 / 29	450x200x210

ساختار این گیره به گونه‌ای طراحی شده که هنگام بسته شدن فک‌ها، نیروی گیرش علاوه بر فشار افقی، دارای مؤلفه رو به پایین نیز باشد. این ویژگی باعث می‌شود قطعه هنگام ماشین‌کاری از سطح گیره بلند نشده و موقعیت خود را حتی در عملیات‌هایی مانند کف‌تراشی، سوراخکاری و شیارزنی حفظ کند.

طراحی سینوسی با قابلیت تنظیم زاویه دقیق

یکی از مهم‌ترین مزیت‌های گیره فرز QM16N قابلیت تنظیم زاویه تا 45 درجه است. مکانیزم سینوسی این مدل امکان تنظیم زاویه‌ای پایدار و دقیق را فراهم کرده و برای ماشین‌کاری سطوح شیب‌دار، قطعات قالب، قطعات صنعتی خاص و عملیات‌هایی که نیاز به زاویه مشخص دارند کاربرد فراوانی دارد.

برخلاف گیره‌های معمولی که تنها امکان بستن قطعه در حالت ثابت را دارند، گیره سینوسی QM16N باعث افزایش انعطاف‌پذیری ماشین‌کاری شده و نیاز به ساخت فیکسچرهای جداگانه برای بسیاری از قطعات زاویه‌دار را کاهش می‌دهد.

بدنه مقاوم و دقت بالا در ماشین‌کاری

بدنه این گیره از چدن صنعتی مقاوم ساخته شده که علاوه بر استحکام مکانیکی بالا، توانایی جذب لرزش‌های ایجاد شده در فرآیند ماشین‌کاری را دارد. این موضوع باعث افزایش کیفیت سطح نهایی قطعه و افزایش عمر ابزار برشی می‌شود.

فک‌های فولادی سخت‌کاری شده با مقاومت سایشی بالا، باعث حفظ دقت گیره در استفاده طولانی‌مدت شده و امکان مهار مطمئن انواع قطعات فولادی، آلومینیومی و صنعتی را فراهم می‌کنند.

کاربردهای گیره فرز سینوسی QM16N

فرزکاری دقیق قطعات صنعتی
ماشین‌کاری زاویه‌دار
قالب‌سازی و ابزارسازی
سوراخکاری دقیق
شیارزنی و کف‌تراشی
سنگ‌زنی قطعات حساس
استفاده روی ماشین فرز CNC و مراکز ماشین‌کاری

سایزبندی گیره QM16N

این سری در دو سایز اصلی تولید می‌شود:

QM16100N: عرض فک 100 میلی‌متر با کارگیر 100 میلی‌متر
QM16160N: عرض فک 160 میلی‌متر با کارگیر 160 میلی‌متر

انتخاب سایز مناسب بر اساس ابعاد قطعه، نوع عملیات ماشین‌کاری و ظرفیت دستگاه انجام می‌شود. سایز 100 میلی‌متر برای قطعات کوچک‌تر و عملیات دقیق‌تر مناسب بوده و سایز 160 میلی‌متر برای قطعات بزرگ‌تر و کارهای صنعتی سنگین‌تر کاربرد دارد.

خرید گیره فرز دقیق QM16N از ابزارگاه

ابزارگاه به عنوان ارائه‌دهنده تجهیزات ماشین‌کاری صنعتی، انواع گیره فرز دقیق، گیره سینوسی، گیره CNC و تجهیزات نگهدارنده قطعه را برای کارگاه‌های تولیدی، قالب‌سازی و صنایع مختلف عرضه می‌کند.

در ابزارگاه می‌توانید متناسب با نوع دستگاه، ابعاد قطعه و نیاز ماشین‌کاری، مدل مناسب گیره را انتخاب کرده و از تجهیزات دقیق و صنعتی برای افزایش کیفیت فرآیند تولید استفاده کنید.
