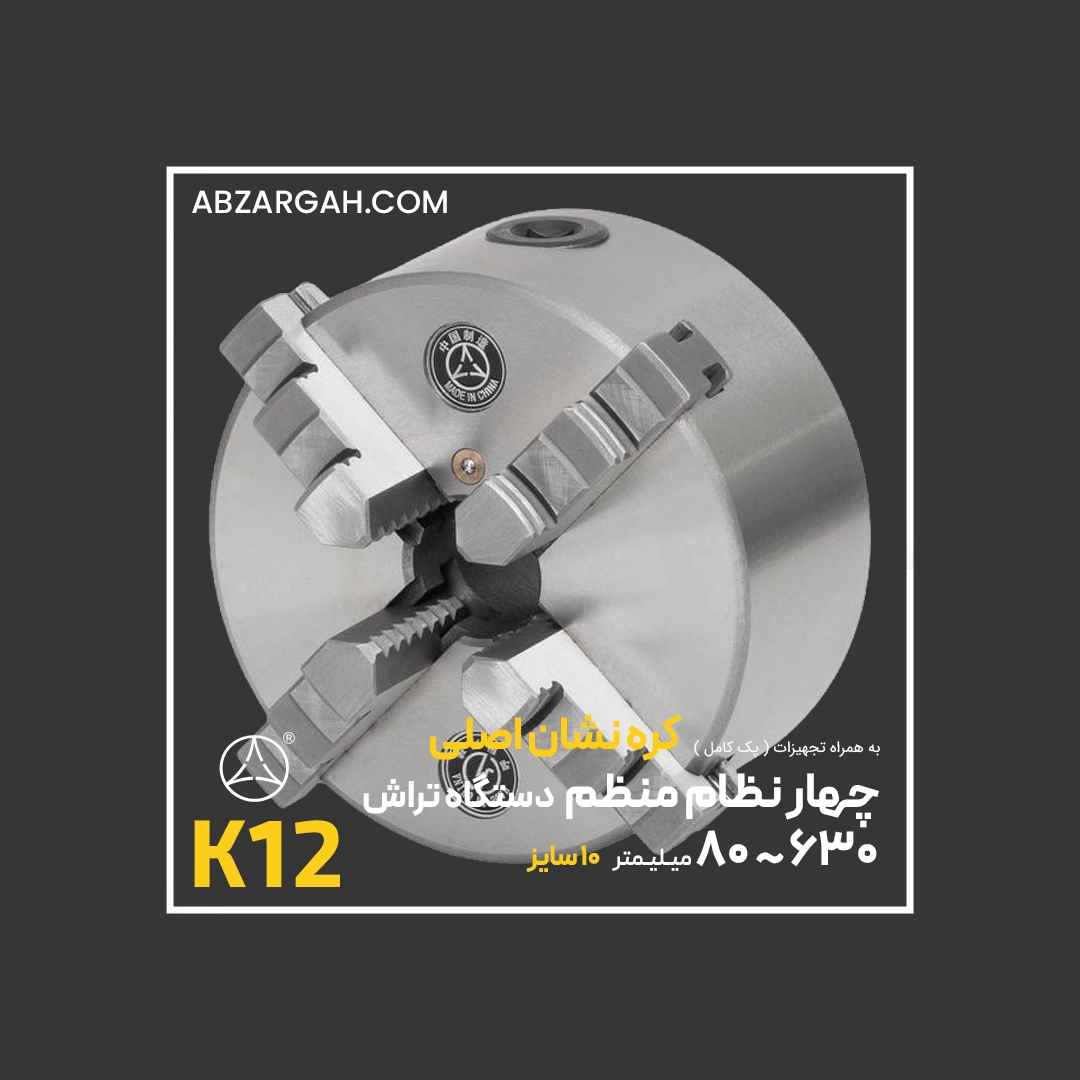

چهار نظام تراشکاری منظم کره نشان اصلی K12 فک خارجی
Price range: ۱۵,۳۵۰,۰۰۰ تومان through ۷۱۳,۶۰۰,۰۰۰ تومان

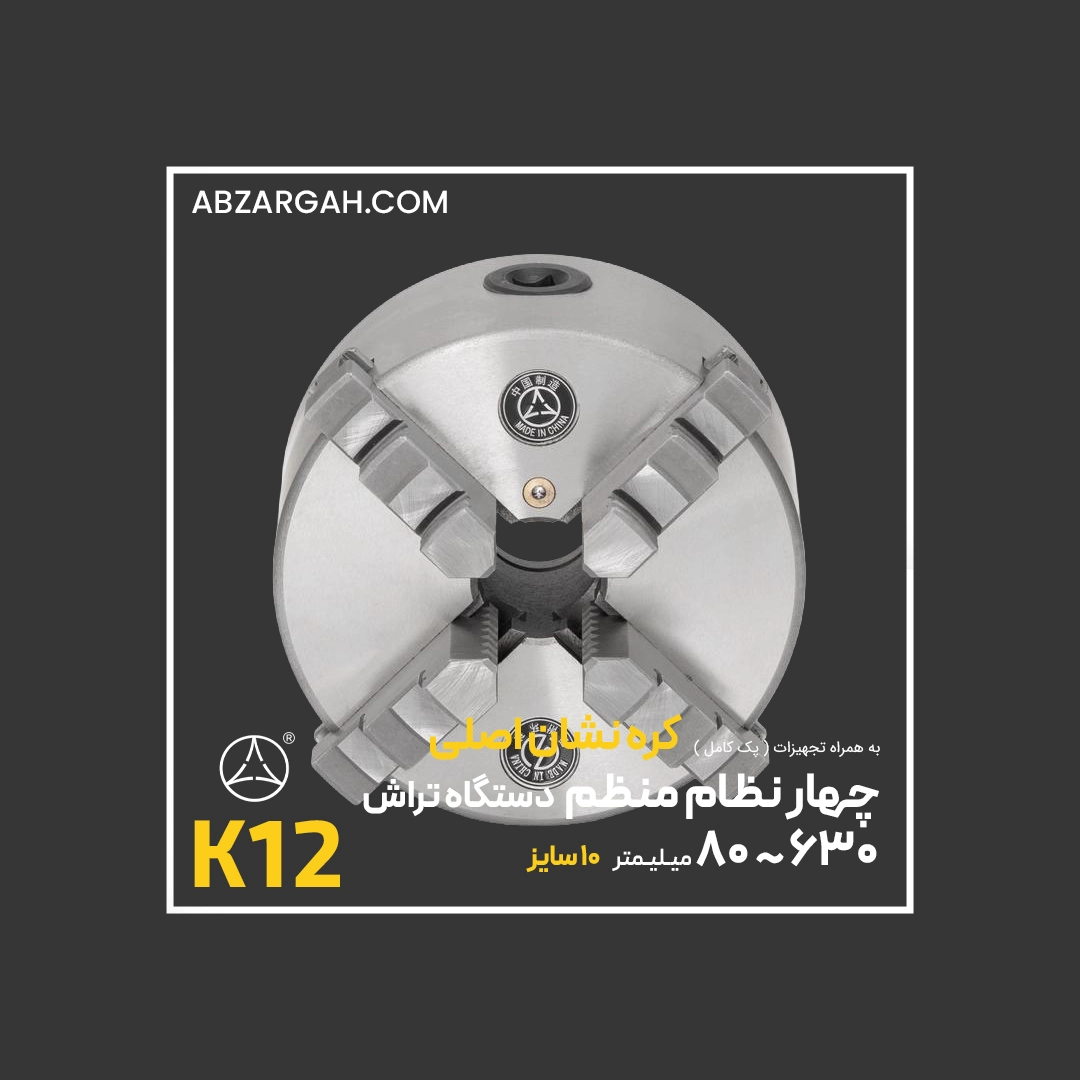

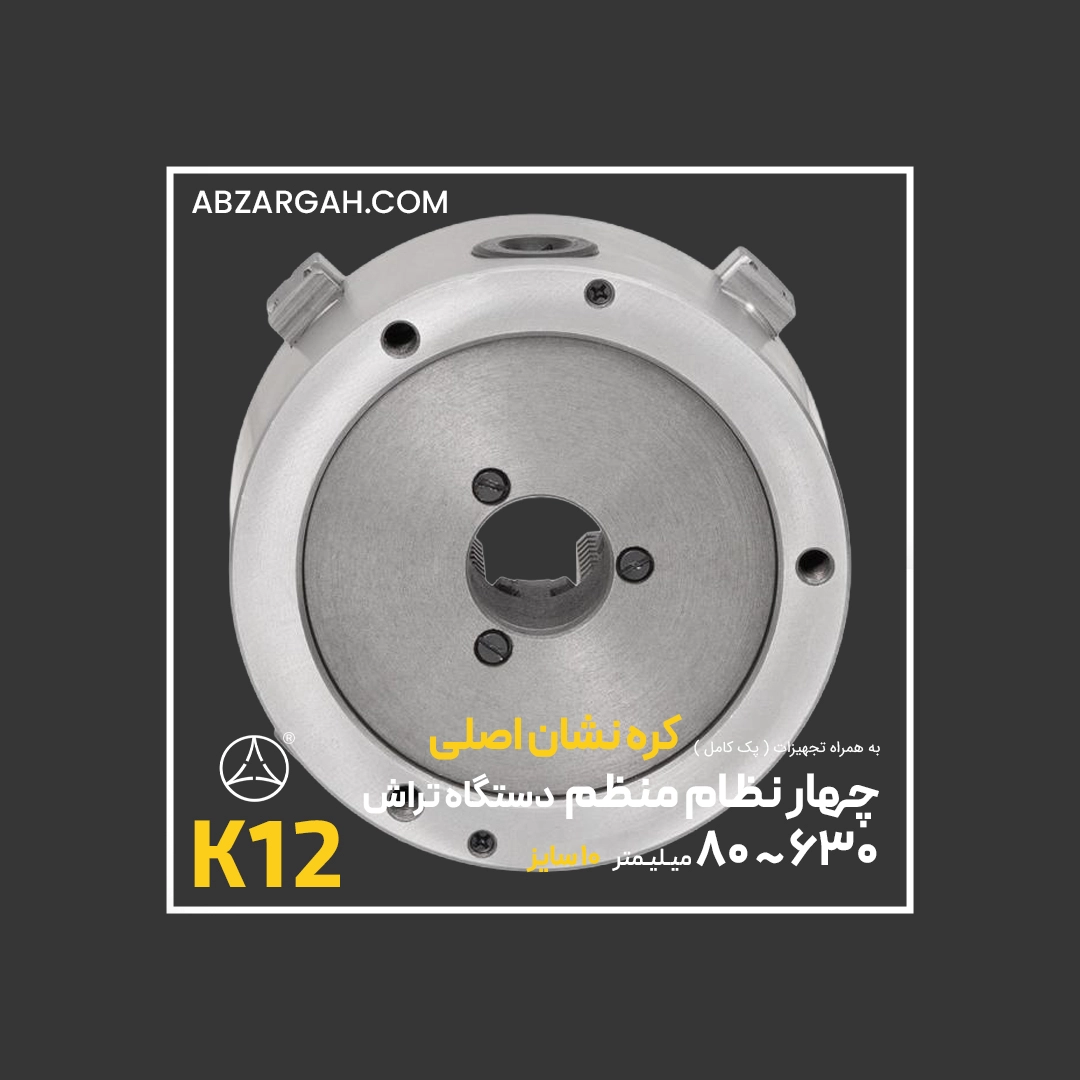

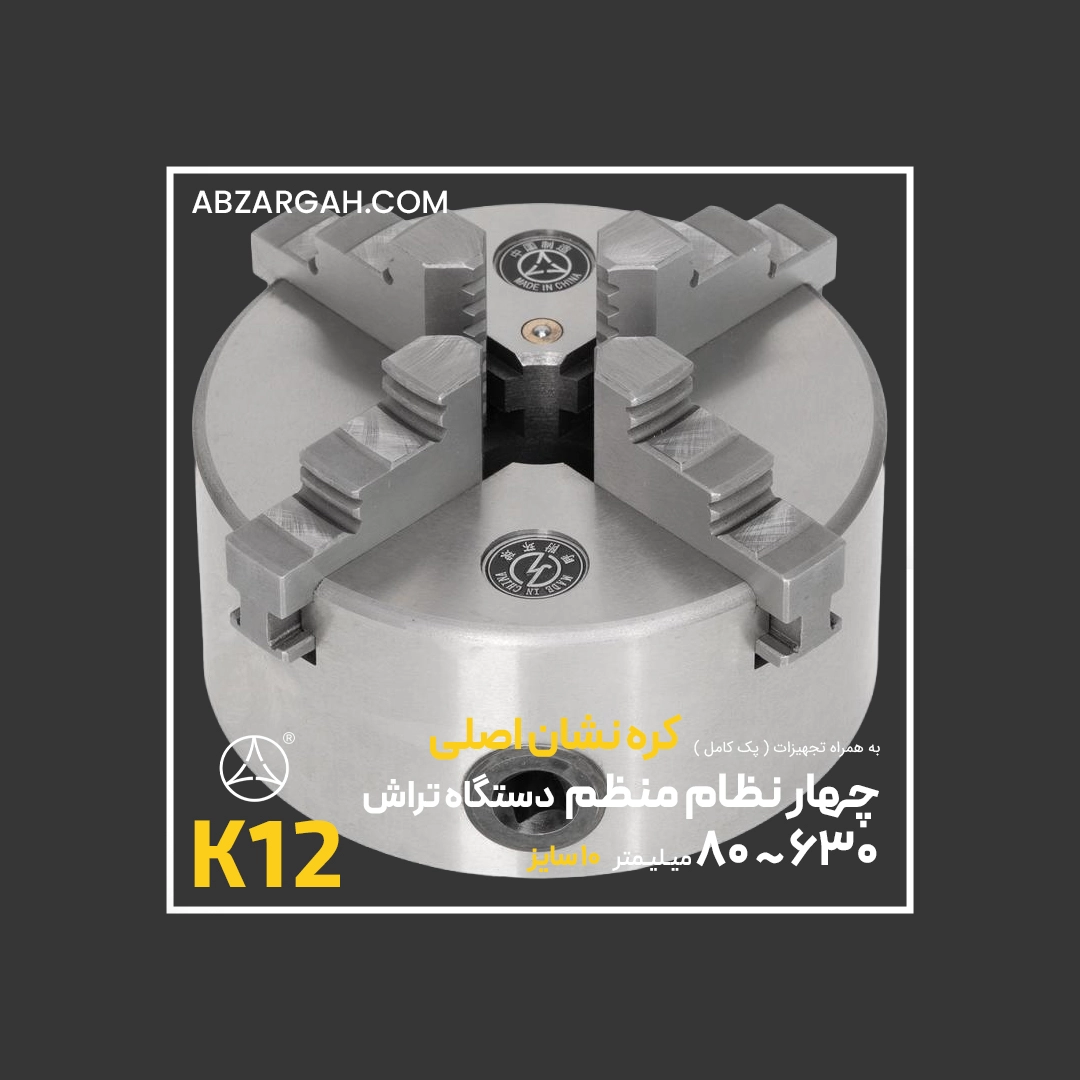

K12 Four Jaw Self-Centering Lathe Chuck
- چهار نظام تراشکاری منظم کره نشان سری K12
- مکانیزم چهار فک خودمرکز (Four Jaw Self-Centering)
- سایزبندی کامل از ۸۰ تا ۶۳۰ میلیمتر
- دارای استاندارد کیفیت ISO 3442

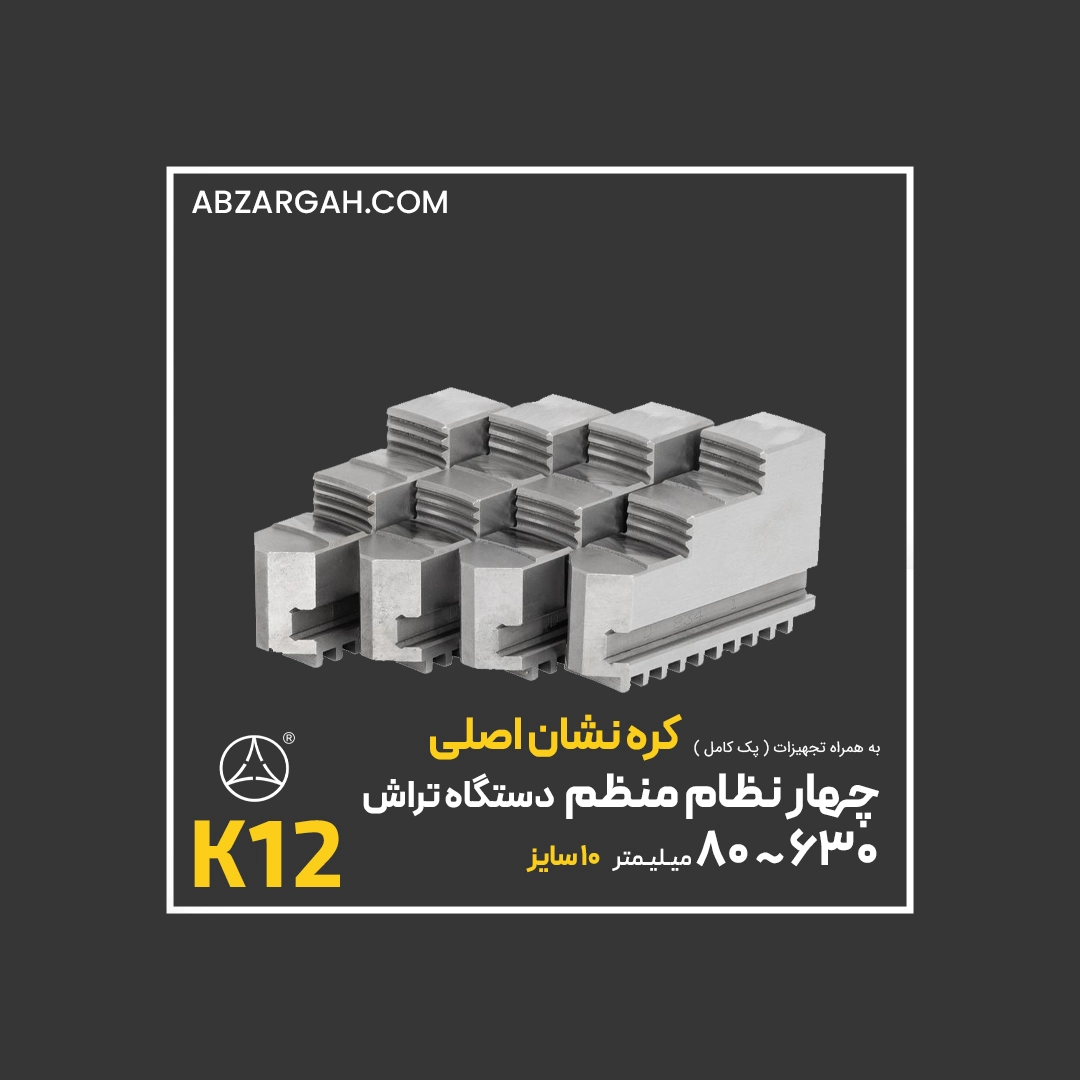

- نوع فک: فک خارجی (External Jaw)
- تولید شده از چدن صنعتی مقاوم
- اقلام همراه: پیچ آلن، آچار چهار نظام، پارچه وارو و دفترچه راهنما
چهار نظام تراشکاری منظم کره نشان سری K12 یکی از تجهیزات اصلی و پرکاربرد در دستگاههای تراشکاری و ماشینکاری صنعتی است که برای نگهداری دقیق و مطمئن انواع قطعات طراحی شده است. این چهار نظام از نوع چهار فک خودمرکز (Four Jaw Self-Centering Chuck) بوده و با حرکت همزمان فکها، قطعه کار را به سرعت در مرکز محور دستگاه قرار میدهد.
در چهار نظامهای سری K12 برخلاف چهار نظامهای نامنظم که هر فک به صورت جداگانه تنظیم میشود، تمامی فکها با چرخاندن یک آچار به شکل هماهنگ حرکت میکنند. این مکانیزم باعث افزایش سرعت بستن قطعه، کاهش زمان تنظیم و افزایش راندمان در عملیات تراشکاری میشود.
| code | Size | D1 | D2 | D3 | H | H1 | h | z-d | Net WT(kg) |
| K12-80 | 80 | 55 | 66 | 16 | 66 | 50 | 3.5 | 4-M6 | 2 |
| K12-100 | 100 | 72 | 84 | 22 | 73 | 53.5 | 3.5 | 3-M8 | 3 |
| 125 | 95 | 108 | 30 | 84 | 58 | 4 | 3-M8 | 5 | |
| K12-130 | 130 | 100 | 115 | 30 | 86 | 60 | 3.5 | 3-M8 | 5.6 |
| K12-160 | 160 | 130 | 142 | 40 | 95 | 65 | 5 | 3-M8 | 8.8 |
| 160A | 130 | 142 | 40 | 109 | 65 | 5 | 3-M8 | 8.3 | |
| 165 | 130 | 145 | 40 | 96.5 | 66.5 | 4.5 | 3-M8 | 9.8 | |
| 190 | 155 | 172 | 55 | 105 | 75 | 5 | 3-M10 | 13.8 | |
| K12-200 | 200 | 165 | 180 | 65 | 109 | 75 | 5 | 3-M10 | 15.5 |
| 200C | 165 | 180 | 65 | 122 | 75 | 5 | 3-M10 | 14.1 | |
| 200A | 165 | 180 | 65 | 122 | 75 | 5 | 3-M10 | 14.1 | |
| 240 | 195 | 215 | 70 | 120 | 80 | 8 | 3-M12 | 25 | |
| K12-250 | 250 | 206 | 226 | 80 | 120 | 80 | 5 | 3-M12 | 26 |
| 250C | 206 | 226 | 80 | 130 | 80 | 5 | 3-M12 | 23 | |
| 250A | 206 | 226 | 80 | 136 | 80 | 5 | 3-M12 | 23 | |
| K12-315 | |||||||||
| 325(325C) | 272 | 296 | 100 | 153.5(154.5) | 96 | 12 | 3-M16 | 50(45) | |
| 325A | 272 | 296 | 100 | 169.5 | 96 | 12 | 3-M16 | 47 | |
| 380(380C) | 325 | 350 | 135 | 155.5(156.5) | 98 | 6 | 3-M16 | 66(61) | |
| 380A | 325 | 350 | 135 | 171.5 | 98 | 6 | 3-M16 | 63 | |
| K12-400 | 400(400D) | 340 | 368 | 138 | 158(172) | 100 | 6 | 3-M16 | 75(72) |
| K12-500 | 500(500A) | 440 | 465 | 210 | 184(202) | 115 | 6 | 6-M16 | 127(120) |
| K12-630 | 630(630D) | 560 | 595 | 270 | 214(218) | 133.5 | 7 | 6-M16 | 219(210) |
| 800D | 710 | 760 | 385 | 250 | 161 | 8.5 | 6-M20 | – | |
| 800F | 710 | 760 | 385 | 250 | 161 | 8.5 | 6-M20 | – | |
| 1000E | 905 | 950 | 460 | 310 | 198 | 9 | 6-M24 | – | |
| 1250E | 1060 | 1150 | 550 | 341 | 228 | 11 | 6-M30 | – | |
| 1600F | 1340 | 1468 | 680 | 484 | 323 | 17 | 6-M36 | – |
وجود چهار نقطه تماس روی قطعه باعث ایجاد قدرت گیرش بالاتر و پایداری بیشتر نسبت به مدلهای سه فک در برخی کاربردها میشود. این ویژگی مخصوصاً هنگام ماشینکاری قطعات چهارگوش، هشتضلعی و قطعاتی که نیاز به توزیع یکنواخت نیروی نگهدارنده دارند اهمیت زیادی دارد.
بدنه چهار نظام K12 کره نشان اصلی از چدن صنعتی مقاوم ساخته شده است که علاوه بر استحکام مکانیکی بالا، مقاومت مناسبی در برابر فشار، ارتعاش و شرایط کاری سنگین ایجاد میکند. طراحی دقیق مسیر حرکت فکها باعث عملکرد روان، تکرارپذیری مناسب و افزایش طول عمر قطعه میشود.
این محصول مطابق استاندارد ISO 3442 تولید شده و در سایزهای مختلف از ۸۰ تا ۶۳۰ میلیمتر عرضه میشود تا امکان انتخاب متناسب با انواع دستگاههای تراش سبک، نیمهسنگین و صنعتی فراهم باشد.
