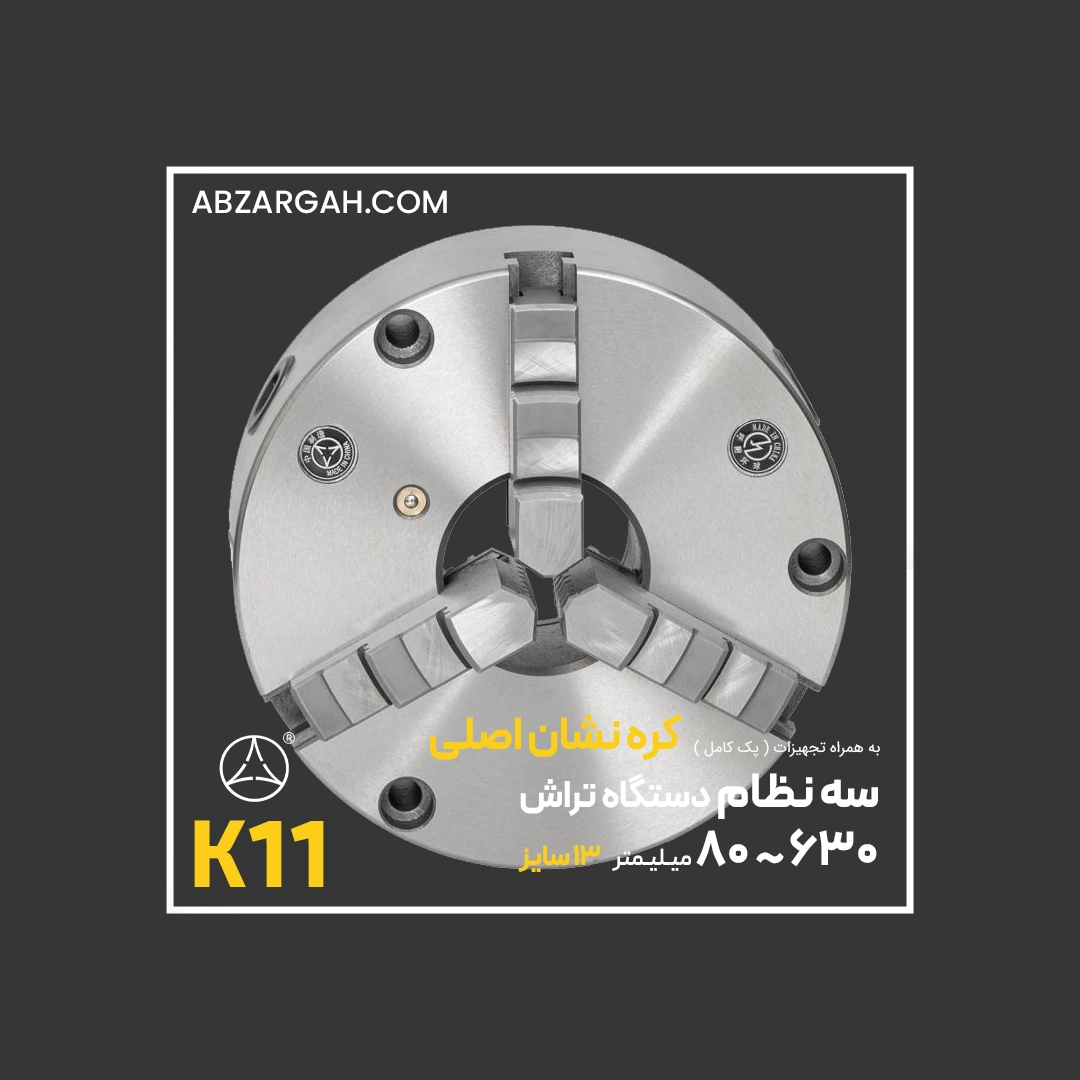

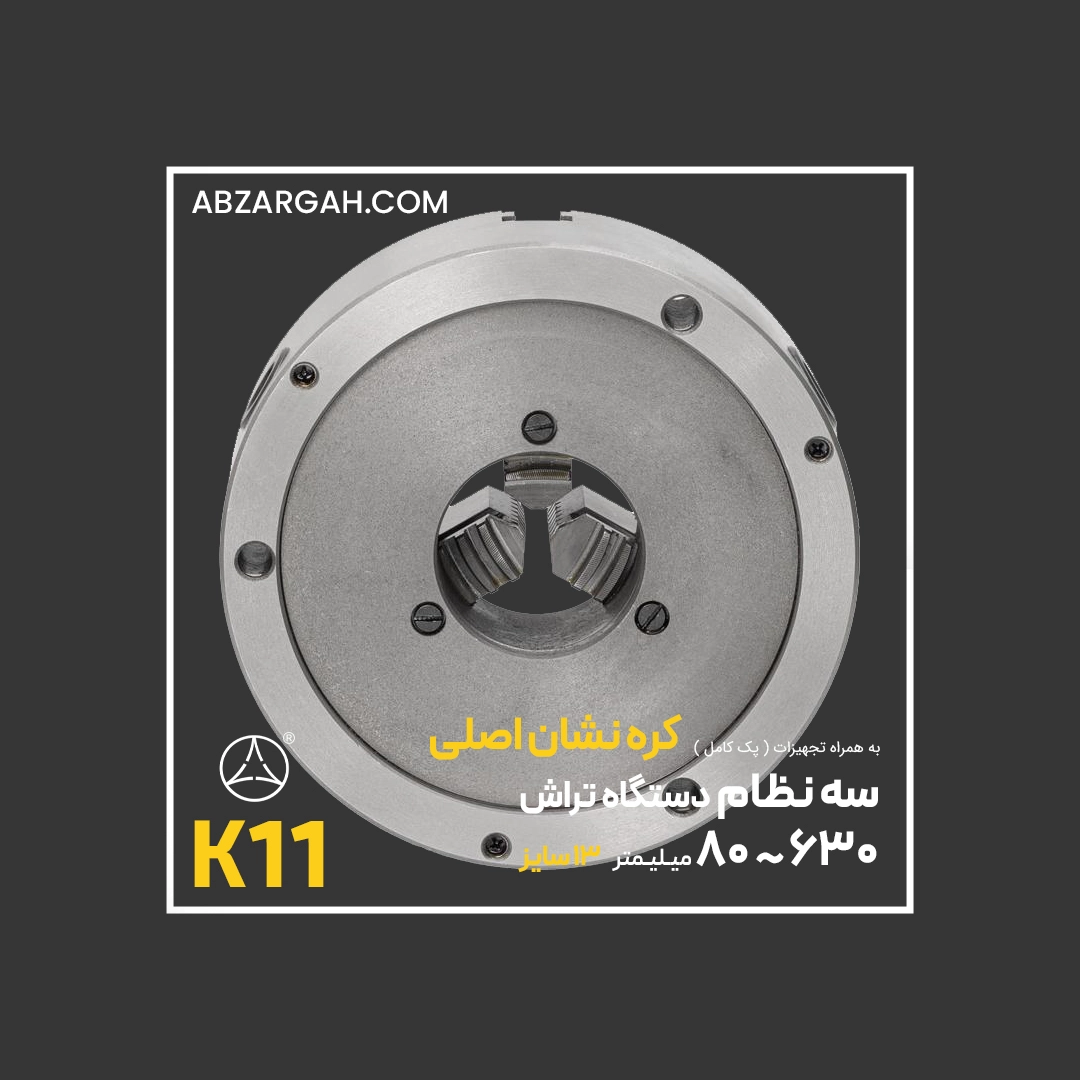

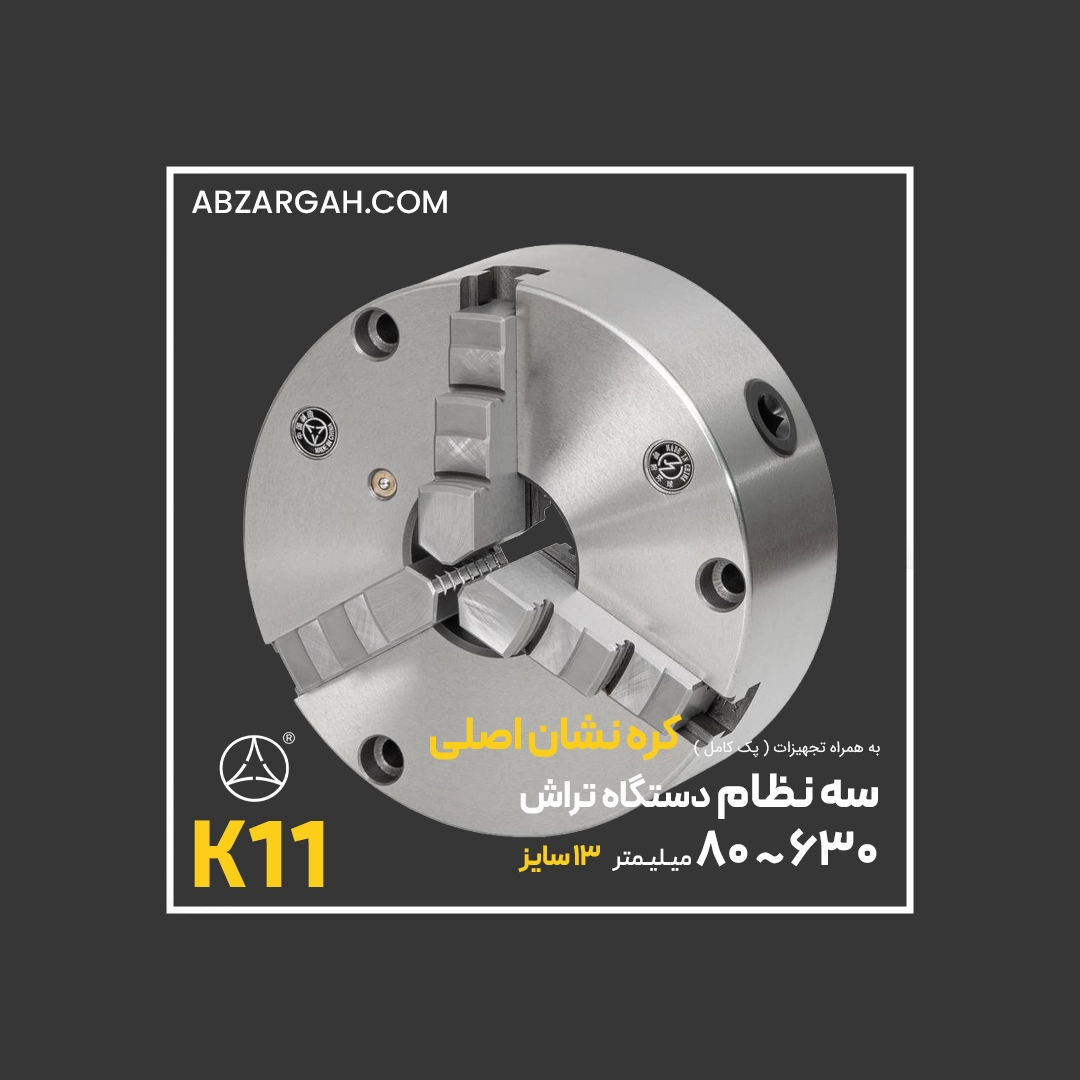

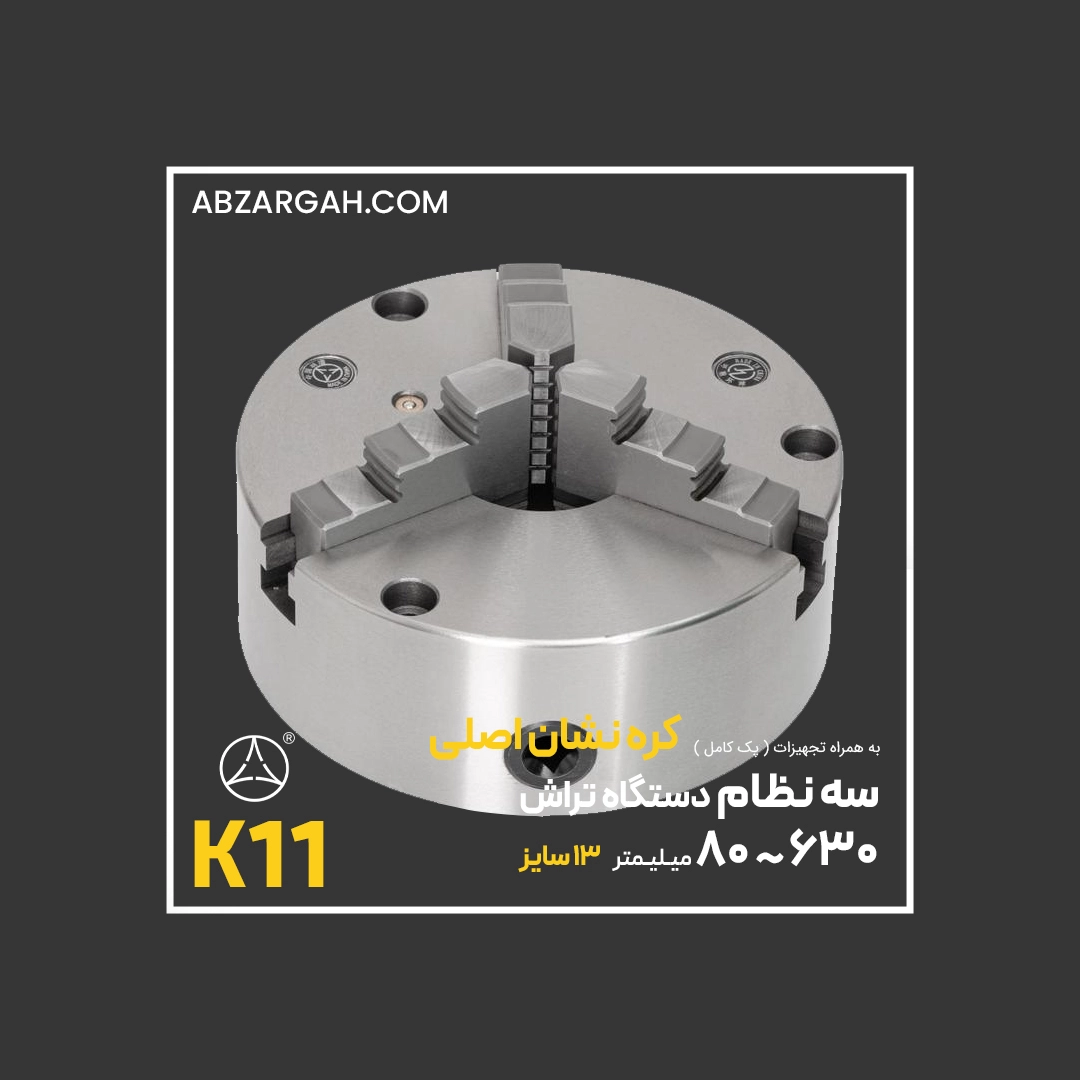

سه نظام دستگاه تراشکاری کره نشان اصلی K11 فک خارجی

Name: خرید سه نظام دستگاه تراشکاری K11 کره نشان اصلی سایز 80~630
Availability: InStock

به‌روزرسانی شده در: یکشنبه ۱۴ تیر ۱۴۰۵ - ساعت ۱۴:۰۲

Price range: ۱۰,۲۵۰,۰۰۰ تومان through ۶۰۵,۸۵۰,۰۰۰ تومان

تاریخچه قیمت بعد از چند تغییر قیمت نمایش داده می‌شود.

K11 Three Jaw Self-Centering Lathe Chuck – External Jaw Type

سه نظام خودمرکز سه فک سری K11 مخصوص دستگاه تراشکاری و ماشین‌کاری
برند کره نشان اصلی (Kore Neshan)
سایز : 80~630 میلی متر (13 سایز)
حداکثر سرعت چرخش : 600~4000 دور بر دقیقه (بسته به سایز)
دقت : ۰.۰۵ میلی‌متر
دارای گواهینامه کیفیت ISO 9001:2015
جنس بدنه از چدن مقاوم صنعتی
همراه با پیچ آلن، آچار سه نظام، پارچه وارو و دفترچه راهنما

سایز

صاف

استعلام قیمت و موجودی

لطفا قبل از پرداخت موجودی کالا را از طریق تماس تلفنی چک بفرمایید

مقایسه

افزودن به علاقه مندی

شناسه محصول: نامعلوم دسته: چهار نظام و سه نظام و شش نظام دستگاه Brand: کره نشان

توضیحات

سه نظام دستگاه تراشکاری کره نشان سری K11 یکی از پرکاربردترین انواع سه نظام خودمرکز (Self-Centering Chuck) در صنایع تراشکاری، ماشین‌سازی و عملیات فلزکاری است. این سه نظام با مکانیزم سه فک همزمان طراحی شده و امکان بستن سریع، دقیق و پایدار قطعات گرد و استوانه‌ای را روی دستگاه فراهم می‌کند.

در سه نظام‌های سری K11 حرکت فک‌ها به‌صورت هماهنگ انجام می‌شود؛ یعنی با چرخاندن آچار سه نظام، هر سه فک به‌صورت همزمان به سمت مرکز حرکت کرده و قطعه کار را در موقعیت مرکزی نگه می‌دارند. این ویژگی باعث افزایش سرعت آماده‌سازی دستگاه، کاهش زمان تنظیم و بهبود دقت در عملیات تراشکاری می‌شود.

بدنه این سه نظام از چدن صنعتی مقاوم تولید شده که علاوه بر استحکام بالا، مقاومت مناسبی در برابر فشارهای ماشین‌کاری و ارتعاشات حین کار ایجاد می‌کند. طراحی دقیق مسیر حرکت فک‌ها و کیفیت ساخت قطعات داخلی باعث عملکرد روان و طول عمر بالای محصول می‌شود.

نقشه فنی سه نظام فک خارجی K11 کره نشان اصلی

سه نظام تراشکاری K11 کره نشان اصلی دارای استاندارد کیفیت ISO 9001:2015 بوده و برای استفاده در انواع دستگاه‌های تراش، دستگاه‌های حفاری و تجهیزات ماشین‌کاری صنعتی انتخاب مناسبی محسوب می‌شود.

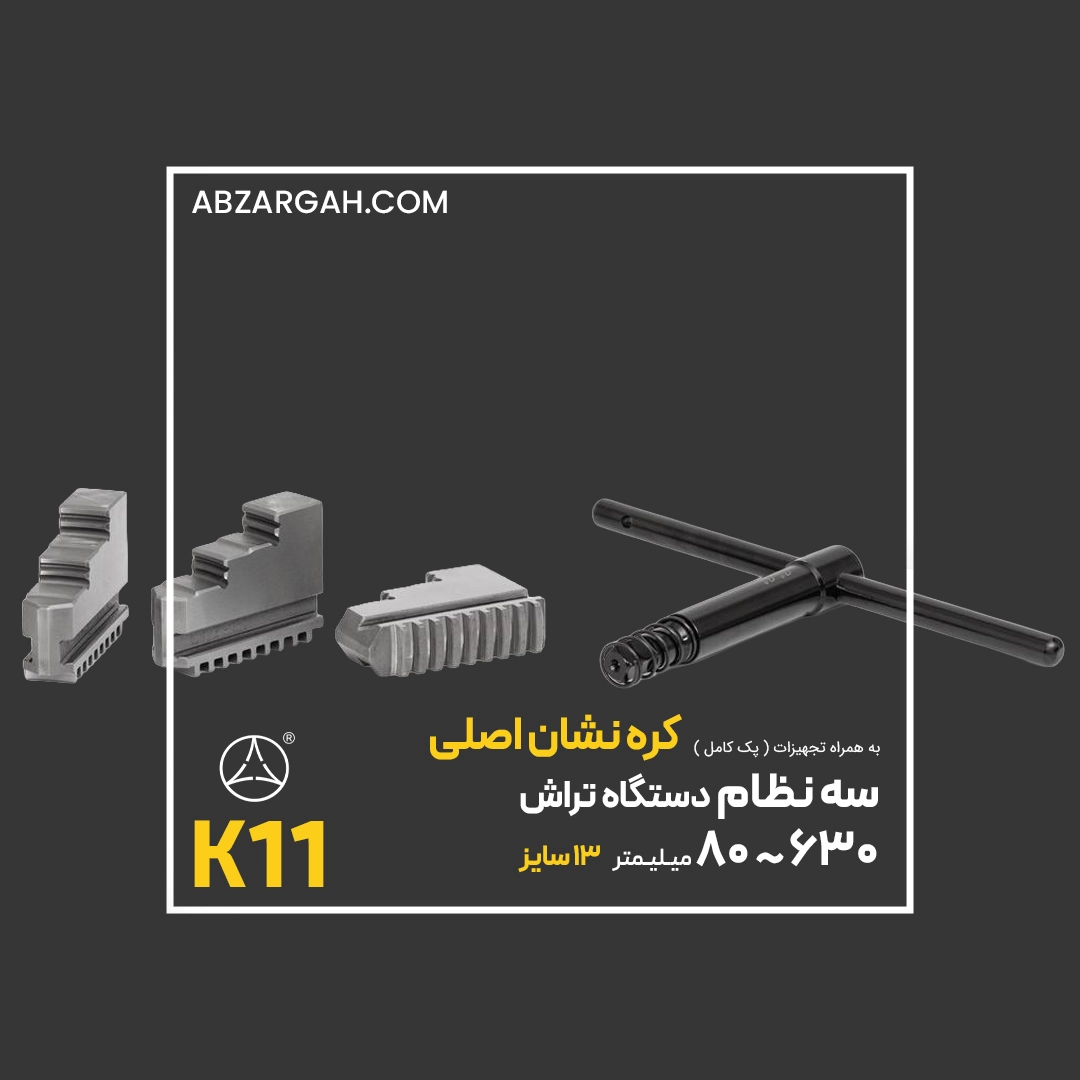

این محصول به همراه تجهیزات مورد نیاز شامل آچار سه نظام، پیچ آلن، پارچه وارو و دفترچه راهنما عرضه شده

CODE	Size	D1	D2	D3	H	H1	H2	h	S	z-d	Max Torque(Nm)	K11 Speed	K11(QT) Speed	K11(G) Speed	Weight(kg)
K11-80	80	55	66	16	66	50	–	3.5	8	3-M6	40	4000	5000	6600	1.9
K11-100	100	72	84	22	74.5	55	–	3.5	8	3-M8	60	3500	4500	6000	3.2
	125	95	108	30	84	58	–	4	10	3-M8	100	3000	3800	4900	5
K11-130	130	100	115	30	86	60	–	3.5	10	3-M8	100	3000	3800	4900	5.6
K11-160	160	130	142	40	95	65	–	5	10	3-M8	160	2500	3000	3800	8.8
	160A	130	142	40	109	65	71	5	10	3-M8	160	2500	3000	3800	8.3
K11-165	165	130	145	40	96.5	65.5	–	4.5	12	3-M8	160	2500	3000	3800	9.5
K11-190	190	155	172	55	105	75	–	5	12	3-M10	250	2000	2500	3000	13.8
K11-200	200	165	180	65	109	75	–	5	12	3-M10	250	2000	2500	3000	15.5
	200C	165	180	65	122	75	78	5	12	3-M10	250	2000	2500	3000	14.1
	200A	165	180	65	122	75	80	5	12	3-M10	250	1600	2000	2400	14.1
	240	195	215	70	120	80	–	8	12	3-M12	320	1600	2000	2400	24
	240C	195	215	70	130	80	84	8	12	3-M12	320	1600	2000	2400	20
K11-250	250	206	226	80	120	80	–	5	12	3-M12	320	1600	2000	2400	25.7
	250C	206	226	80	130	80	84	5	12	3-M12	320	1600	2000	2400	23
	250A	206	226	80	136	80	86	5	12	3-M12	320	1600	2000	2400	23
K11-315	315	260	285	100	147	90	–	6	14	3-M16	400	1200	1500	1900	47
	315A	260	285	100	153	90	95	6	14	3-M16	400	1200	1500	1900	41
	320	270	290	100	152.5	95	–	11	13	3-M16	400	1200	1500	1900	47.5
	320C	270	290	100	153.5	95	101.5	11	13	3-M16	400	1200	1500	1900	42
	325	272	296	100	153.5	96	–	12	13	3-M16	400	1200	1500	1900	49
	325C	272	296	100	154.5	96	102.5	12	13	3-M16	400	1200	1500	1900	44
	325A	272	296	100	169.5	96	105.5	12	13	3-M16	400	1200	1500	1900	46
K11-380	380	325	350	135	155.7	98	–	6	14	3-M16	500	1000	1200	1500	65
	380C	325	350	135	156.5	98	104.5	6	14	3-M16	500	1000	1200	1500	60
	380A	325	350	135	171.5	98	107.5	6	14	3-M16	500	1000	1200	1500	62
K11-400	400	340	368	138	158	100	–	6	17	3-M16	500	1000	1200	1500	74
	400D	340	368	138	172	100	108	6	17	3-M16	500	1000	1200	1500	71
K11-500	500	440	465	210	184	115	–	6	17	6-M16	630	800	1000	1200	124
	500D	440	465	210	202	115	126	6	17	6-M16	630	800	1000	1200	117.6
	500A	440	465	210	202	115	126	6	17	6-M16	630	800	1000	1200	119
K11-630	630	560	595	270	214	133.5	–	7	19	6-M16	800	600	800	1000	217
	630D	560	595	270	218	133.5	142	7	19	6-M16	800	600	800	1000	208
	630E	560	595	270	220.5	133.5	142	7	19	6-M16	800	600	800	1000	215
	800D	710	760	385	250	161	170	8.5	21	6-M20	1000	500	600	800	250
	800E	710	760	385	250	161	170	8.5	21	6-M20	1000	500	600	800	256
	1000E	905	950	460	310	198	216	9	24	6-M24	1000	400	500	600	745.6
	1250E	1060	1150	550	341	228	237	11	24	6-M30	1300	320	400	500	–
	1600E	1340	1468	680	484	323	332	17	27	6-M36	1400	250	320	400	–
	2000E	1258	1446	650	296.5	437.5	294.5	14	24	12-M24	–	–	–	–	4570

در سه نظام‌های خودمرکز سری K11، ظرفیت گرفتن قطعه بر اساس نوع قرارگیری فک‌ها و بازه حرکتی آن‌ها مشخص می‌شود. مقادیر جدول بر حسب میلی‌متر (mm) بوده و نشان‌دهنده حداقل و حداکثر قطر قطعه قابل مهار توسط فک‌ها است.

Internal Jaws A-A1 (محدوده بستن با فک داخلی):
این مقدار نشان‌دهنده بازه گرفتن قطعه با قسمت داخلی فک‌ها است. در این حالت فک‌ها از بیرون قطعه را نگه می‌دارند و بیشتر برای گرفتن قطعات گرد، میلگرد، شفت و قطعات استوانه‌ای با قطر کمتر استفاده می‌شود.

Internal Jaws B-B1 (محدوده بازشوندگی فک داخلی):
این بخش حداکثر میزان باز شدن فک‌های داخلی را نمایش می‌دهد و مشخص می‌کند سه نظام تا چه قطر قطعه‌ای قابلیت باز شدن و نگهداری دارد.

External Jaws C-C1 (محدوده گرفتن با فک خارجی):
این مقدار مربوط به استفاده از فک‌های خارجی سه نظام است. فک خارجی برای گرفتن قطعات با قطر بزرگ‌تر یا مهار قطعات از داخل دهانه (مانند لوله‌ها و قطعات توخالی) کاربرد دارد و امکان افزایش ظرفیت گیرش سه نظام را فراهم می‌کند.

تمامی اندازه‌ها بر اساس میلی‌متر (mm) محاسبه شده‌اند.

Size D	Internal Jaws A-A1	Internal Jaws B-B1	External Jaws C-C1
80	22-Feb	25-70	22-63
100	Feb-30	30-90	30-80
125	2.5-40	38-125	38-110
130	Mar-40	40-130	40-120
160	Mar-55	50-160	55-145
165	Apr-60	52-165	55-150
190	Apr-70	65-190	65-190
200	Apr-85	65-200	65-200
240	6-100	80-250	90-250
250	6-110	80-250	90-250
315	10-140	95-315	100-315
320	11.5-145	95-320	110-320
325	11.5-165	95-350	110-340
380	11.5-210	95-400	110-400
400	15-210	120-400	120-400
500	25-280	150-500	150-500
630	50-350	170-630	170-630
800	150-450	300-800	400-800

توضیحات تکمیلی

سایز	100mm, 130mm, 160mm, 165mm, 190mm, 200mm, 250mm, 315mm, 380mm, 400mm, 500mm, 630mm, 80mm
دقت	0.05mm
Brand	کره نشان
اصالت کالا	اصل
