دستگاه فرمدهنده برقی پونچ
۰ تومان
دستگاه فرمدهنده برقی پونچ (Electric Punch Former) یک تجهیز دقیق برای نگهداری و چرخش کنترل‌شده قطعات گرد، پین‌ها و پونچ‌ها در عملیات سنگ‌زنی و فرم‌دهی است. چرخش یکنواخت قطعه توسط موتور الکتریکی، امکان سنگ‌زنی دقیق قطر خارجی و داخلی را فراهم کرده و برای ساخت، اصلاح و بازسازی قطعات دقیق در قالب‌سازی و ابزارسازی مناسب است. دقت اعلام‌شده برای این سیستم در حدود 0.002 تا 0.005 میلیمتر است و امکان استفاده از سیستم ER Chuck نیز وجود دارد.
کاربردهای اصلی: سنگ‌زنی پونچ و پین، اصلاح قطر خارجی و داخلی، فرم‌دهی قطعات گرد، پرداخت قطعات استوانه‌ای، بازسازی قطعات دقیق و استفاده در واحدهای قالب‌سازی، ابزارسازی و سنگ‌زنی دقیق.

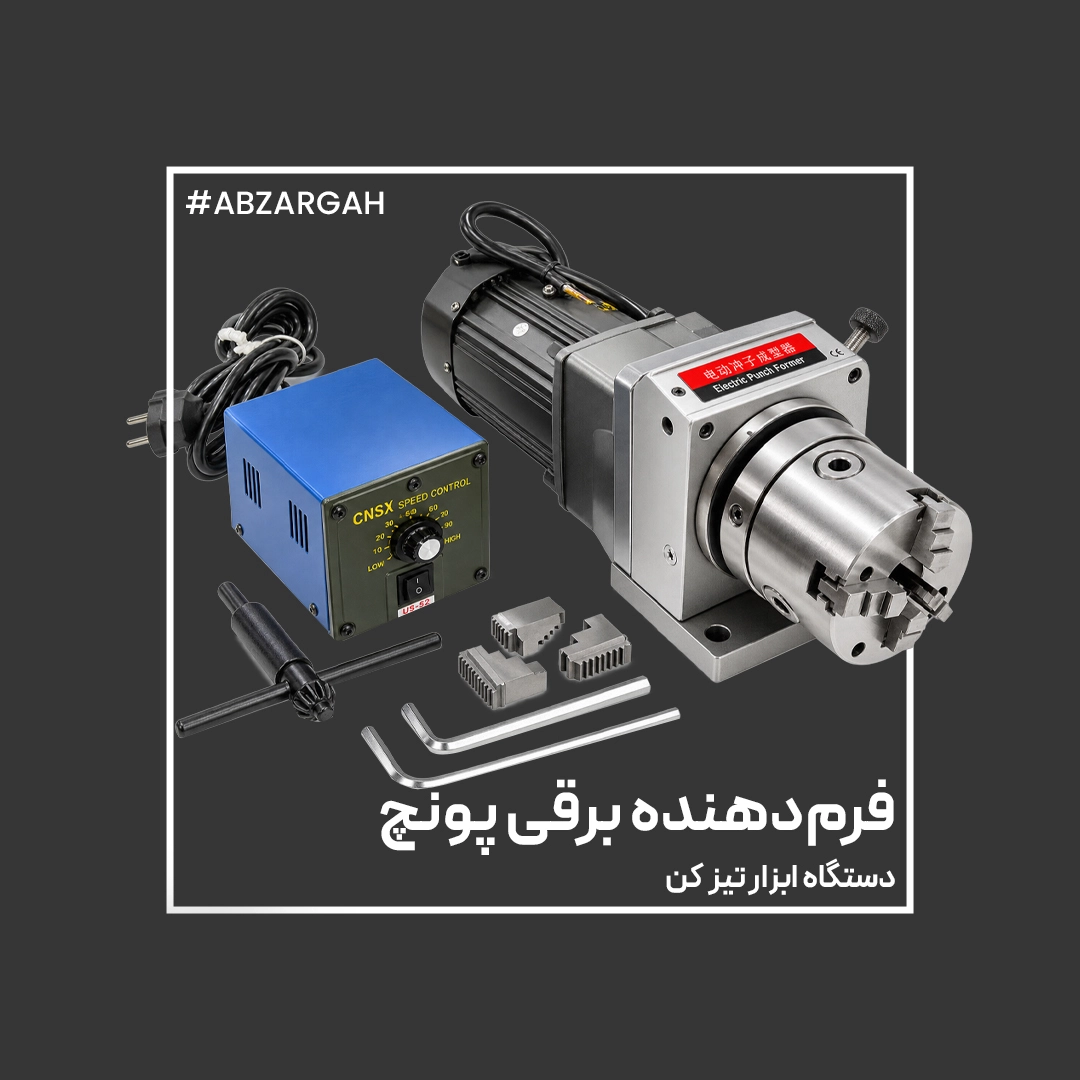

قطعات و متعلقات همراه
- یونیت اصلی Electric Punch Former – مجموعه نگهدارنده و مکانیزم چرخش قطعه
- الکتروموتور – تأمین حرکت دورانی یکنواخت
- سه‌نظام (3-Jaw Chuck) – برای گرفتن و سنتر کردن قطعات گرد
- کنترلر دور موتور CNSX – تنظیم سرعت چرخش متناسب با عملیات سنگ‌زنی
- فک‌های سه‌نظام – مجموعه فک‌های قابل تعویض
- آچار سه‌نظام – برای باز و بسته کردن فک‌ها
- آچارهای آلن – جهت تنظیم، نصب و سرویس مجموعه
- کابل و اتصالات برق – جهت اتصال موتور و کنترلر
بسته به پیکربندی دستگاه، ER Chuck نیز می‌تواند به‌صورت آپشن روی دستگاه استفاده شود.
دستگاه Electric Punch Former برای ایجاد حرکت دورانی دقیق و کنترل‌شده قطعات استوانه‌ای در فرآیند سنگ‌زنی طراحی شده است. قطعه‌کار توسط سه‌نظام روی محور دستگاه مهار و سنتر شده و موتور الکتریکی آن را با سرعت یکنواخت می‌چرخاند؛ هم‌زمان اپراتور می‌تواند با استفاده از ماشین سنگ‌زنی، عملیات پرداخت، اصلاح هندسه و سنگ‌زنی سطوح گرد را با کنترل بیشتری انجام دهد.
یکی از کاربردهای اصلی این دستگاه، سنگ‌زنی قطر خارجی (OD Grinding) قطعاتی مانند پونچ، پین، محور و سایر قطعات گرد دقیق است. با چرخش پیوسته قطعه در مقابل سنگ، تماس در محیط قطعه به‌صورت یکنواخت انجام شده و دستیابی به سطح و هندسه دقیق‌تر نسبت به چرخاندن دستی قطعه امکان‌پذیر می‌شود.
این سیستم همچنین برای سنگ‌زنی و اصلاح قطر داخلی (ID Grinding) قطعات مناسب قابل استفاده است. طبق مشخصات سازنده، دقت کاری مجموعه در محدوده تقریبی 0.002 تا 0.005 میلیمتر قرار دارد که آن را برای کاربردهای دقیق در قالب‌سازی، Tool Room، ساخت پونچ و دای، ابزارسازی و تعمیر و بازسازی قطعات دقیق مناسب می‌کند.
وجود کنترلر سرعت نیز اجازه می‌دهد دور چرخش قطعه متناسب با قطر قطعه، جنس، نوع سنگ و شرایط فرآیند تنظیم شود. این قابلیت به ایجاد حرکت پایدارتر قطعه، کنترل بهتر فرآیند سنگ‌زنی و دستیابی به پرداخت یکنواخت‌تر کمک می‌کند.
در مدل مجهز به سه‌نظام سه‌فک، قطعات گرد با سرعت بالایی بسته و سنتر می‌شوند؛ ضمن اینکه در صورت نیاز به گرفتن دقیق‌تر قطعات با قطرهای مشخص، امکان سفارش دستگاه با سیستم ER Chuck نیز وجود دارد.
کاربردهای اصلی: سنگ‌زنی پونچ و پین، اصلاح قطر خارجی و داخلی، فرم‌دهی قطعات گرد، پرداخت قطعات استوانه‌ای، بازسازی قطعات دقیق و استفاده در واحدهای قالب‌سازی، ابزارسازی و سنگ‌زنی دقیق.
