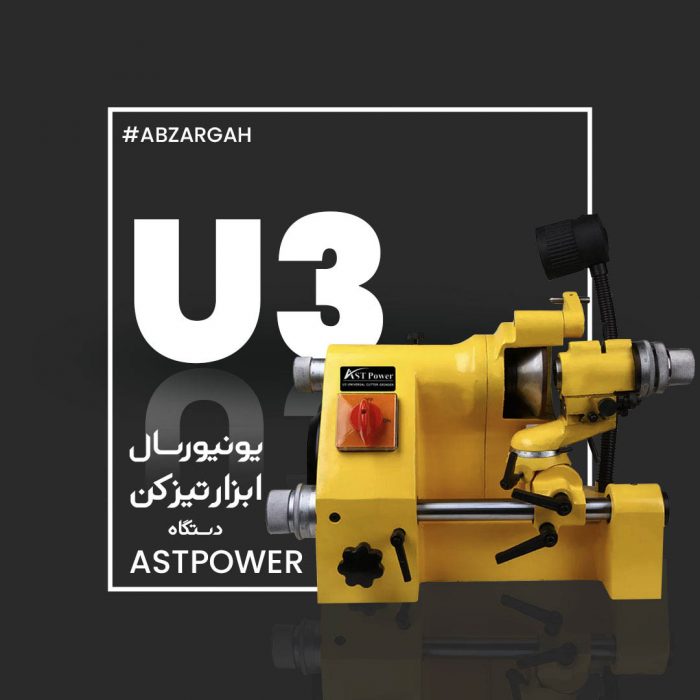

دستگاه ابزار تيز كن U3 يونيورسال ASTPOWER

سنگ‌زنی دایره‌ای – سنگ‌زنی برش‌ها سنگ‌زنی زاویه پشت برش‌های انتهایی (گرد)

پروفیل‌های برش که دارای شعاع‌های مرکزی یا غیر مرکزی هستند، از فرزهای تک لبه استوانه‌ای با لبه برش مستقیم انتهایی به دست می‌آیند که با گرد کردن گوشه همانطور که در شکل ۱ نشان داده شده است (پروفیل‌های شماره ۲ و ۳).

در برش‌های گرد از این نوع، زاویه شیب پشتی لبه برش کناری همانند زاویه لبه برش انتهایی است. به همین دلیل، هنگام سنگ‌زنی زاویه شیب انتهایی، لازم است که وسیله نگهدارنده کار در زاویه شیب کناری توسط مقیاس تنظیم S2 قرار گیرد. اگر لبه برش انتهایی بلافاصله پس از سنگ‌زنی لبه برش کناری تراشیده شود، نیازی به تنظیم مجدد وسیله نگهدارنده کار و تطبیق دادن لبه برش با استفاده از مقیاس C نخواهد بود.

عملیات راه‌اندازی

۱. پین شاخص P را در شیار کوتاه قرار دهید و نقطه سفید را در پنجره O آورید.

۲. الف) پروفایل شماره ۲: دسته گیره T1 را رها کنید؛ دکمه شیاردار S4 را بچرخانید تا لغزنده متقاطع را توسط مقیاس ورنیه C1 برای شعاع دلخواه (به سمت راست) تنظیم کنید، دسته گیره T1 را محکم کنید (مراجعه کنید به شکل ۲)، چرا که لبه گرد شده باید مماس بر قطر فرز باشد، مقدار آفست “a” به صورت زیر است:

a = D – r. ۲ مثال: با فرض r = 0.06 اینچ (۱.۵۱ میلی‌متر)؛ D = 0.30 اینچ (۸ میلی‌متر) a = 0.15 اینچ (۴ میلی‌متر) – 0.06 اینچ (۱.۵ میلی‌متر) = 0.09 اینچ (۲.۵ میلی‌متر) ب)

پروفایل شماره ۳: مقیاس ورنیه C1 لغزنده متقاطع باید بر روی صفر تنظیم شود (مراجعه کنید به شکل ۳).

۳. پیچ تنظیم دقیق H را بچرخانید تا لبه برش جانبی فرز به آرامی با سطح چرخ سنباده تماس پیدا کند. احتیاط: به لبه جانبی برش آسیب نرسانید. اکنون نباید پیچ H دیگر چرخانده شود.

سنگ‌زنی زاویه پشت برش

۴. سر محور شاخص را به اندازه ۹۰ درجه بچرخانید (مراجعه کنید به شکل ۴). اکنون تنظیم عمق برش توسط لغزنده سر محور شاخص Si انجام می‌شود. تنظیم دقیق توسط پیچ میکرومتر S6 لغزنده سر محور با پیچ تنظیم S5 سفت شده انجام می‌گیرد. نوک فرز با چرخاندن آهسته سر محور به حالت اولیه خود در حالی که بلبرینگ کولت بین محدوده‌های توقف به طور مداوم به جلو و عقب چرخانده می‌شود، گرد می‌شود، چرخش از طریق ۱۸۰ درجه انجام می‌گیرد (مراجعه کنید به شکل ۵ و ۶). قبل از سنگ‌زنی، مطمئن شوید که با چرخاندن پیچ S، سر محور را کمی عقب بکشید تا از گرم شدن بیش از حد فرز به دلیل برداشت بیش از حد مواد جلوگیری کنید. پس از هر بار عبور چرخ سنباده، فرز سپس به سمت چرخ توسط پیچ S فید می‌شود. برای به دست آوردن لبه برش قابل قبول، توصیه می‌شود به عنوان عملیات نهایی، سر محور را ۹۰ درجه بچرخانید به طوری که لبه برش به سمت بالا عمودی نشان داده شود. در مواردی که قرار است فرزهای با پروفایل شماره ۳ برای ماشین‌کاری فولاد سخت که نیازمند زاویه کم پشت برش است استفاده شوند، تمرین خوبی است که انحنای فرز را با یک عملیات سنگ‌زنی دستی همانطور که در شکل ۷ نشان داده شده است، صاف کنید.
