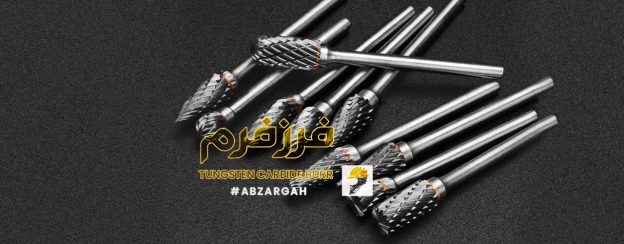

فرز فرم

فرز فرم ها ابزارهایی هستند که برای شکل و فرم دهی، برش، سنگ زنی و از بین بردن ضایعات و براده های اضافی به کار میرود. واقعیتش اینه براشون فرقی نمی کنه جنس قطعه کار چیه ، به راحتی اینکار رو انجام میدن که در هر صنعتی از این ابزار استفاده می شود .

ما اینجاییم تا به کمک این مقاله با انواع فرز فرم ها و کاربردهاشون آشناتون کنیم.
از این ابزار معمولا جهت فرز کردن ، مسطح سازی ، رفع نواقص ، سوراخ کردن یا مثلا برطرف کردن درز های جوشکاری .. استفاده میشه

اول انواع فرز فرم هارو بهتون بگم :

• الماسه
• تنگستن كاربايد
• HSS
• تمام الماس
• معمولی

که ما اینجا روی فرزفرم تنگستن کارباید یا فرزفرم الماس کار بررسی های بیشتری داریم چون نیاز بازار رو تامین کردیم .

جنس قطعه کار جهت فرز کاری

حالا میخوام بهتون بگم از فرزفرم کارباید یا فرزفرم الماس میتونیم روی چه جنس قطعه کار (متریال) استفاده کنیم.

از این نوع فرز می توان روی فولاد، آلومینیوم و چدن، انواع چوب، اکریلیک، فایبرگلاس و پلاستیک استفاده کرد. همچنین برای کار بر روی فلزات نرم تر مانند طلا ، پلاتین و نقره مناسب هستند ، چون دنباله و پایه این نوع فرز ۶ و ۳ میلی متری است و دارای پایه هایی با قطر 2.2 و 3 هستند برای همین به کمک این فرز فرم ها میتوانیم به مدت طولانی بدون هیچ آسیب و شکستگی فرزکاری کرد.

• فولاد ، کربن و فولاد ضد زنگ
• چدن
• آلومینیوم
• تیتانیوم
• کبالت
• نیکل
• طلا ، پلاتین و نقره
• سرامیک
• فایبرگلاس
• پلاستیک ، تقویت شده با الیاف کربن (CRP )، پلاستیک تقویت شده با الیاف شیشه (GRP)
• برنج ، مس و برنز
• فلز روی
• چوب

برای اینکه نتیجه مناسبی از استفاده ار این ابزارهایی روی هر کدام ازموادی که ذکر شد بگیرید باید از نوع تیغه های مناسبی هم استفاده کرد که به صورت جزیی تر براتون توضیح میدیم.

• خب حالا از چه دستگاهایی برای بهره برداری از فرزفرم ها استفاده کنیم؟

به طور معمول برای استفاده از فرزفرم ها از دستگاه فرزانگشتی ، دستگاه فرزانگشتی بادی (پنوماتیک) ، دستگاههای سنگ انگشتی، دستگاه های حکاکی سرعت بالا، دستگاه های موتورآویز و دستگاه های درمل استفاده نمود. نکته مهم و مشترکی که تمامی این دستگاهها دارند سرعت بالای آنها می باشد.

• درچه مواردی از فرز فرم تنگستن کاربید استفاده میکنیم؟

این نوع فرزفرم به منظور حکاکی و نوشتن مطلب بر روی انواع سنگ ها استفاده می شود و دلیل آن هم این است که تیغه های این فرزم فرم، باعث پرداخت بهتر و ساییده شدن سنگ به بهترین شکل می شوند. فرزفرم تنگستن کاربید دارای مقاومت بالایی بوده و از عملکرد خوبی برخودار است و به همین خاطر در ماشین آلات کشتی سازی، ریخته گری و فولادهای ساختمانی مورد استفاده قرار می گیرد و در اشکال و انداره های مختلفی موجود است.
انواع دیگر فرزفرم های تنگستن برای شیشه، پلاستیک و پلاستیک های فیبری به کار می روند و توانایی دریل کردن در هنگام براده برداری بر روی سطح کار را دارا می باشد.

تفاوت فرزفرم الماس و معمولی (HSS)

به دلیل سختی شدید کاربید تنگستن، آنها را می توان در مشاغل بسیار خاص تر از HSS (فولاد تندبر) استفاده کرد.
کارباید تنگستن همچنین در دماهای بالاتر از HSS عملکرد بهتری دارد، بنابراین می توانید برای مدتی طولانی تر با آنها فرزکاری کنید.
فرزهای HSS در دماهای بالاتر نرم می شوند، بنابراین نوع الماس یا کارباید همیشه انتخاب بهتری برای عملکرد طولانی مدت و بهتر است.

انواع شیارهای فرزفرم روبهتون معرفی میکنیم

فرم های برشی استاندارد فرز فرم در زیر عنوان شده که به راحتی می تونید با این اطلاعات جدول رو بخونید :

1. شیار یک طرفه یا پرداخت single cut
   این فرزفرم ها دارای شیارهای مارپیچی از سمت راست بالا به پایین میباشند وبرای استفاده بر روی فولاد ضد زنگ، فولاد سخت شده، برنج، مس، چدن و سایر فلزات بسیار مناسب است.
   فرز فرمهای پرداخت مواد اضافی را به سرعت از بین میبرد و یک سطح صافی را ایجاد میکند. در کل این توع فرز فرم ها برای باربرداری بالا و رفع نواقص مناسب است و فرزکاری و سایش مناسبی دارد.
2. شیار دو طرفه یا خشن Double cut
   این نوع فرزفرم ها دارای شیار های ضربدری هستند و به دلیل داشتن لبه های برش بیشتر قابلیت باربرداری بیشتری دارند و مناسب فلزات با سختی پایین تر و فولاد نرم میباشند.
3. شیار مخصوص آلمینیوم و چوب Aluminum cut
   این نوع فرز فرم ها هم مثل فرز فرم های پرداخت دارای شیار های یک طرفه ولی با فاصله بیشتری از هم قرار دارند و برای بار برداری و حدف سریع تر مواد اضافی روی مواد آلومینیومی و سایر فلزات غیر آهنی استفاده میشود
   این نوع فرز فرم ها دقت وطول عمر بالاتری دارند.

جدول راهنمای فرم برش فرزفرم – ابزارگاه

سرعت استفاده از فرزفرم بر روی قطعه کار

جهت محدوده سرعت برش پیشنهاد شده ( متر در دقیقه ) را تعیین کنید ، لطفاً به شرح زیر عمل کنید:

1. گروه مواد را برای ماشینکاری انتخاب کنید.
2. نوع کاربرد را تعیین کنید ( روی قطعه کار چه عملیاتی می خواهید انجام بدید ؟ )
3. فرم تیغ های برشی فرز فرم را انتخاب کنید.
4. محدوده سرعت برش را تعیین کنید.

سرعت پیشنهادی فرزفرم بر روی متریال های مختلف نسبت به فرم برش

برای تعیین دامنه سرعت چرخشی توصیه شده [RPM] ، لطفاً به شرح زیر عمل کنید:
5. قطر سوراخ مورد نیاز را انتخاب کنید.
6. محدوده سرعت برش
که با مولفه های بالا محدوده سرعت چرخشی پیشنهاد شده را تعیین می کنید.

تعیین سرعت برش در فرزفرم ها – مجله تخصصی ابزارگاه

یه مثال بزنیم که درک بهتری داشه باشه برامون

• با توجه به تجربه و اطلاعات فنی که مشاهده می کنید ، فرز فرم خشن رو انتخاب کردیم با قطر ۸
• عملیاتی که می خوایم انجام بدیم حذف ضایعات روی جنس استیل هست
• استیلی که درجه سختیش بیشتر از 1,200 N/mm² (> 38 HRC)   که معمولا فولادهای ابزا ، فولادهای خوی ، فولادهای آلیاژی ، فولاد ریخته گری هستند را انجام بدیم .
• به وسیله جدول قبلی محدوده سرعت برش 450–600 m/min تعیین شده است .

پس براحتی می توان دریافت کرد که سرعت برش بر مقیاس rpm باید 18000-24000 دور در دقیقه باشد .

سوالی داشتید برامون کامنت بفرستید .

محدوده سرعت برای فرزفرم های بلند – LONG SHANK BURR

قاعده استفاده از ابزارهای این چنینی این است که ابزار نباید با ضرب به قطعه کار برخورد کند ، پس قبل از روشن شدن دستگاه ابزامون باید روی سطح قطعه کار قرار بگیره و بعد دستگاه روشن شود ، پس عدم رعایت این موضوع میتونه دنباله یا شنک ابزارتون رو خم کنه .

حالا اگه طوری دارید کار می کنید که تماس ابزار با قطعه کار زیاد هست باید به سمت چپ جدول زیر خوب توجه کنید و سرعتتون از حد های اعلامی تجاوز نکنه .
در جدول زیر حداکثر سرعت ها درج شده ، پیشنهاد می کنم سرعت را بهینه انتخاب کنید تا داندمان کارتون از همه نظر بهتر باشه .
خب قطر فرزفرم انتخاب می کنیم و میریم برای فرم دهی

محدوده سرعت برای فرز فرم های بلند – LONG SHANK BURR

اجازه بدید مثال بزنم که درک راحت تری داشته باشه
به فرزفرم بلند با طول دنباله ( شنک ) ۱۵۰ میلی متری با قطر ۸ با فرم تیغه خشن داریم که بر روی یه قطعه کار استیل راکول بالا می خوایم کار کنیم .
در صورتی که ابزارمون از رو قطعه کار بلند نشه بیشترین حدی که اجازه داریم دور رو بالا ببریم ۱۱۰۰۰ دور در دقیقه هست و اگه مدام جدا میشه ۶۰۰۰ دور در دقیقه .
سوالی داشتید کامنت بفرستید ، پاسخگو هستیم

موافقی بریم سراغ انواع فرز فرم موجود ؟

فرز فرم استوانه بدون کف بلیدکات – فرم A یا SA یا ZYA

فرز فرم استوانه کف زن بلیدکات – فرم B یا SB یا ZYAS

فرز فرم استوانه سر نیم گرد بلیدکات – فرم C یا WRC یا SC

فرز فرم گرد (سر کروی) بلید کات – فرم D یا SD یا KUD

فرز فرم بیضی بلیدکات – فرم E یا SE یا TRE

فرز فرم مخروطی سر گرد بلیدکات – فرم F یا SF یا RBF

فرز فرم مخروطی گنبدی بلیدکات – فرم G یا SG یا SPG

فرز فرم تخم مرغی بلیدکات – فرم H یا SH یا FLH

فرز فرم خزینه 60 درجه بلیدکات – فرم J یا SJ یا KSJ

فرز فرم خزینه 90 درجه بلیدکات – فرم K یا SK یا KSK

فرز فرم کله قندی کارگیر بلند بلیدکات – فرم L یا SL یا KEL

فرز فرم مخروطی نوک تیز بلیدکات – فرم M یا SM یا SKM

فرز فرم چتری بلیدکات – فرم N یا SN یا WKN

فرز فرم تی بلیدکات – فرم T

دستگاه های مناسب جهت کار با فرزفرم

در صورت امکان ، برای جلوگیری از لرزش ، از دستگاه های موجود با اسپیندل های قدرتمند و قابل انعطاف استفاده کنید .
دستگاه مناسب برای قطر دنباله ( شنک ) مناسب ۳ میلی متر ، ۷۵ تا ۳۰۰ وات است .
و برای دنباله ۶ میلی متر دستگاهای بالای ۳۰۰ وات کاربردی هست .
پیشنهاد می کنم جدول های سرعت برشی رو به دقت بررسی کنید تا نتیجه بهتری از سرعت و تلفات ابزار داشته باشید .

توصیه ایمنی کاب با این ابزار

1. از محافظ چشم استفاده کنید!
2. از محافظ شنوایی استفاده کنید!
3. استفاده از دستکش محافظ توصیه می شود. دستگاه فرز را با هر دو دست اداره کنید.
4. سرعت چرخش توصیه شده را رعایت کنید ، مخصوصاً هنگام استفاده از فرز فرم با ساق بلند!

نکات ایمنی کار با فرز فرم
