ست کامل ابزارگیر فرز RICHMILL NT40-32HA به همراه کولت و متعلقات ژاپن
قیمت اصلی: ۲۱۰,۰۰۰,۰۰۰ تومان بود.۱۷۰,۰۰۰,۰۰۰ تومانقیمت فعلی: ۱۷۰,۰۰۰,۰۰۰ تومان.

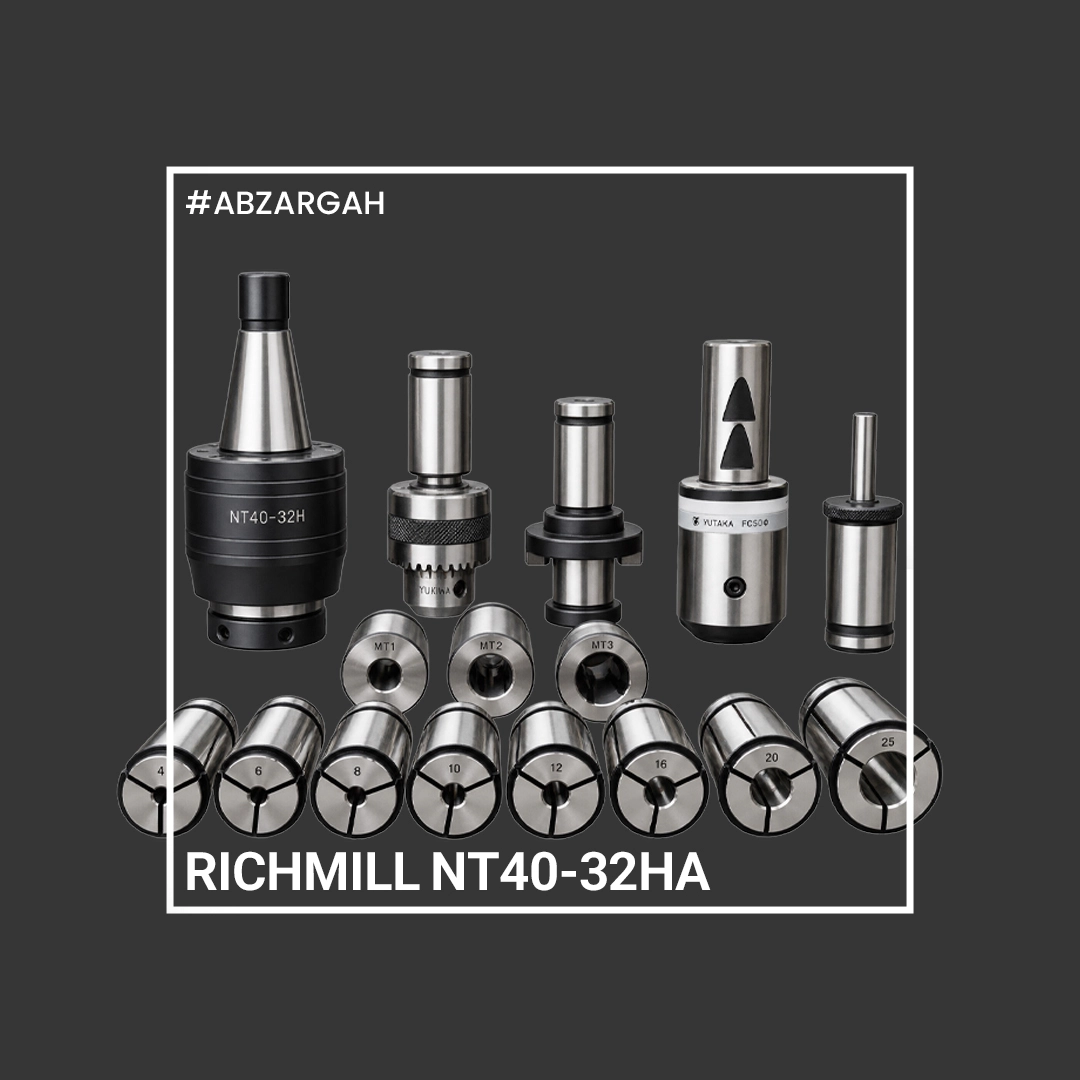

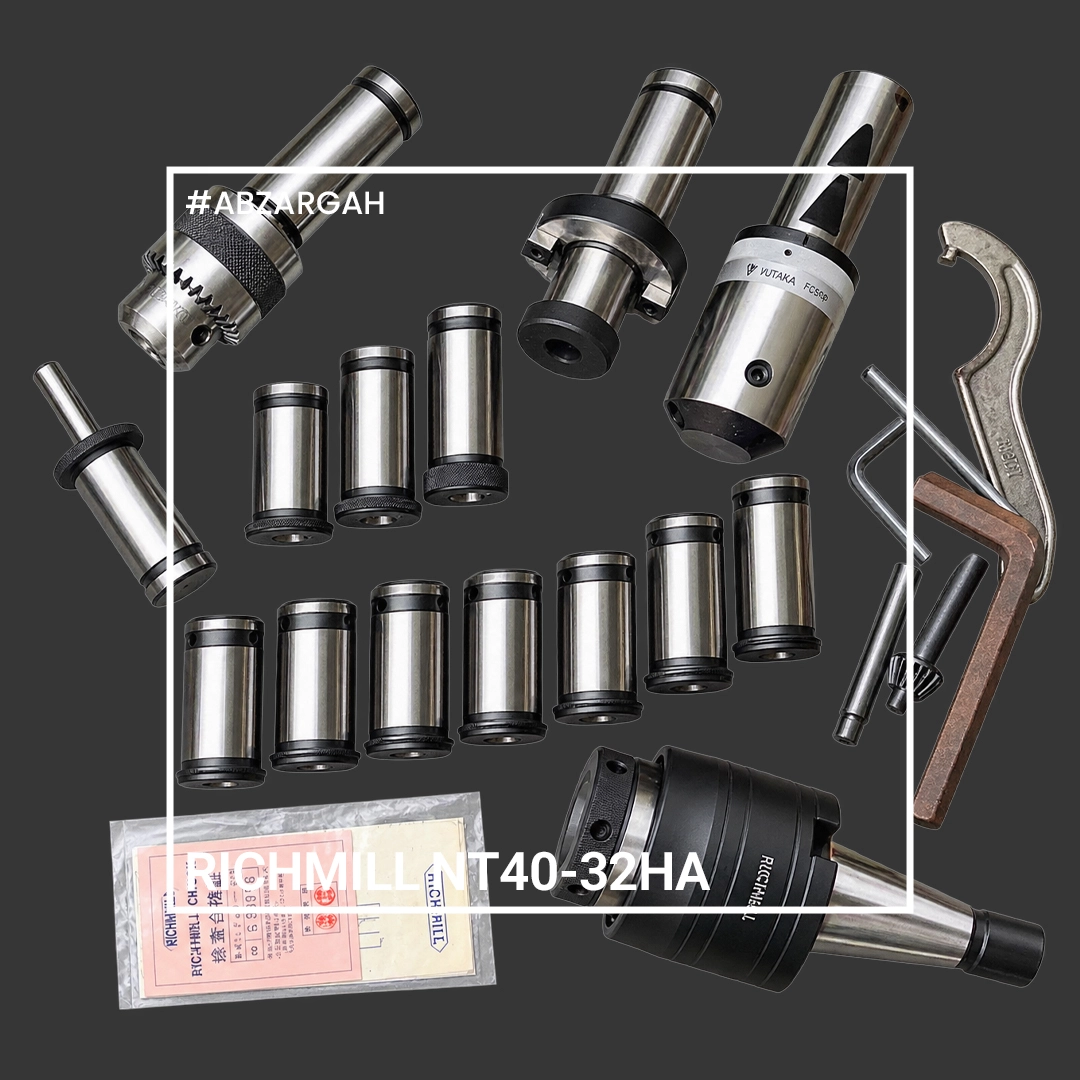

ست ابزارگیر فرز RICHMILL NT40-32HA یک مجموعه کامل برای دستگاههای فرز با اسپیندل NT40 است که شامل Milling Chuck اصلی، مجموعه کولت در سایزهای مختلف، تبدیلهای MT1، MT2 و MT3، سهنظام مته، آربورهای کمکی و ابزارهای تنظیم میشود. این مجموعه برای فرزکاری، سوراخکاری، ابزارگیری و عملیات دقیق ماشینکاری مناسب است و یک YUTAKA FC50P Precision Boring Head نیز بهعنوان متعلقات همراه در مجموعه موجود است.
RICHMILL NT40-32HA Milling Chuck Set with Collets & Accessories
برند: RICHMILL
مدل: NT40-32HA
کشور سازنده: ژاپن 🇯🇵
وضعیت: نو، بدون استفاده (New Old Stock)
ست RICHMILL NT40-32HA یک مجموعه ابزاربندی حرفهای برای استفاده روی دستگاههای فرز مجهز به مخروط NT40 است. قطعه اصلی مجموعه، Milling Chuck مدل NT40-32H بوده که برای نگهداری محکم ابزارهای برشی و انتقال مناسب گشتاور در عملیات فرزکاری طراحی شده است.
وجود مجموعه کولتها در سایزهای مختلف امکان استفاده از ابزارهایی با قطر دنباله متفاوت را فراهم کرده و تبدیلهای MT1، MT2 و MT3 نیز برای نصب ابزارهای دارای دنباله مخروط مورس در نظر گرفته شدهاند.
سهنظام مته موجود در مجموعه، قابلیت استفاده از متهها و ابزارهای دنباله استوانهای را فراهم میکند و آربورها و متعلقات همراه نیز برای تطبیق و نصب ابزارهای مختلف مورد استفاده قرار میگیرند.
یکی از متعلقات مهم این مجموعه، YUTAKA FC50P Precision Adjustable Boring Head است که برای عملیات بورینگ و تنظیم دقیق قطر سوراخها کاربرد دارد. این ابزار دارای مکانیزم تنظیم مدرج بوده و برای ماشینکاری دقیق و پرداخت سوراخها مناسب است.
این ست به دلیل تنوع بالای متعلقات، برای کارگاههای قالبسازی، ماشینکاری، تعمیرات صنعتی، Tool Room و دستگاههای فرز دستی و صنعتی مجهز به NT40 گزینهای کاربردی محسوب میشود.
| برند | RICHMILL |
|---|---|
| مدل اصلی | NT40-32HA |
| نوع محصول | Milling Chuck Set |
| نوع اتصال | NT40 |
| کاربرد | فرزکاری، سوراخکاری، ابزارگیری و بورینگ |
| ابزارگیر اصلی | RICHMILL NT40-32H Milling Chuck |
| کولت | مجموعه کولت در سایزهای مختلف |
| تبدیل مخروط مورس | MT1، MT2، MT3 |
| سهنظام مته | Drill Chuck همراه آربور |
| ظرفیت سهنظام | حدود 13 میلیمتر |
| آربور و ابزارگیر کمکی | دارد |
| بورینگ هد | YUTAKA FC50P Precision Adjustable Boring Head |
| آچار قلابی | Hook / C-Spanner |
| آچار سهنظام | دارد |
| متعلقات تنظیم | دارد |

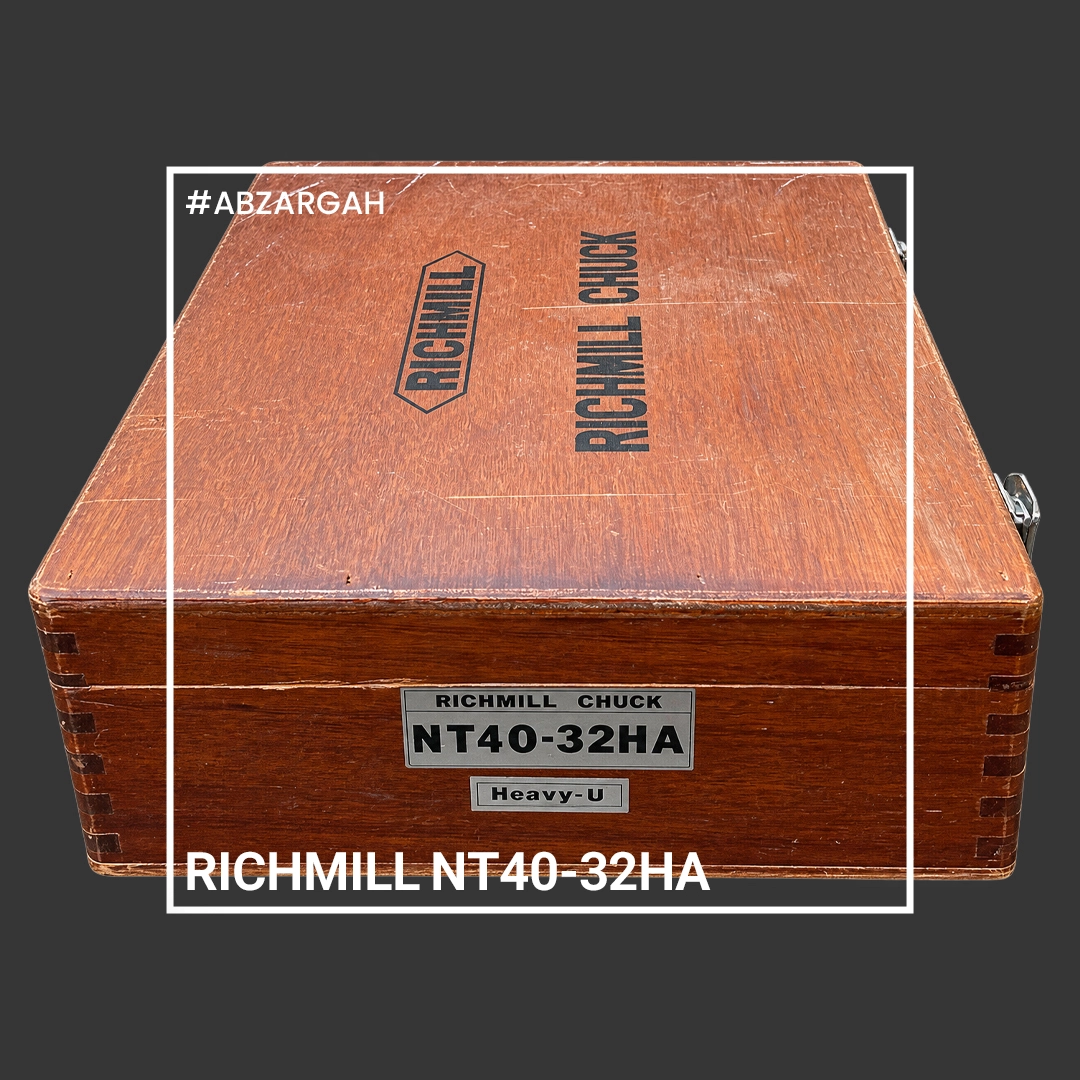

| نوع بستهبندی | جعبه چوبی |
| مناسب برای | دستگاههای فرز با اسپیندل NT40 |
1. ابزارگیر اصلی RICHMILL NT40-32HA
RICHMILL NT40-32HA Milling Chuck
قطعه اصلی مجموعه است که با مخروط NT40 روی اسپیندل دستگاه فرز نصب میشود. این چاک برای نگهداری محکم ابزارهای برشی مانند فرز انگشتی و سایر ابزارهای دارای دنباله استوانهای طراحی شده است. ساختار Heavy Duty آن برای انتقال گشتاور مناسب و ایجاد گیرایی بالا در عملیات فرزکاری کاربرد دارد. مدل NT40-32H بهطور مشخص در بازار ماشینابزار ژاپن بهعنوان RICHMILL tooling ثبت شده است.
2. مجموعه کولتها
Milling Chuck Collet Set
مجموعهای از کولتها در سایزهای مختلف است که داخل چاک اصلی قرار میگیرند و امکان بستن ابزارهایی با قطر دنباله متفاوت را فراهم میکنند. با انتخاب کولت متناسب با قطر ابزار، میتوان انواع فرز انگشتی، مته و ابزارهای دنباله استوانهای را روی سیستم استفاده کرد.
در محصول شما چندین سایز مختلف وجود دارد؛ بنابراین برای معرفی محصول بهتر است بهجای تشریح تکتک سایزها بنویسیم:
«مجموعه کامل کولت در سایزهای مختلف»
3. تبدیلهای مخروط مورس
Morse Taper Adapters – MT1 / MT2 / MT3
این سه قطعه امکان استفاده از ابزارهایی با دنباله مخروط مورس را فراهم میکنند. در مجموعه شما تبدیلهای MT1، MT2 و MT3 دیده میشوند و به کمک آنها میتوان ابزارهای دارای Morse Taper را با سیستم ابزارگیر مجموعه تطبیق داد.
4. سهنظام مته
Drill Chuck & Arbor
سهنظام برای گرفتن متهها و ابزارهای دارای دنباله استوانهای با قطرهای مختلف استفاده میشود. وجود سهنظام باعث میشود مجموعه فقط محدود به فرزکاری نباشد و برای عملیات سوراخکاری نیز قابل استفاده باشد.
در عکس شما روی سهنظام عبارت 13MM دیده میشود؛ بنابراین به نظر میرسد ظرفیت اسمی آن تا 13 میلیمتر باشد.
5. آربور / ابزارگیر کمکی
Arbor / Auxiliary Tool Holder
هولدر موجود در مجموعه نقش واسط برای نصب و نگهداری برخی ابزارها و متعلقات ماشینکاری را دارد. بسته به نوع ابزار مورد استفاده، این آربور امکان تطبیق ابزار با سیستم ابزارگیر دستگاه را فراهم میکند.
6. بورینگ هد دقیق YUTAKA FC50P
YUTAKA FC50P Precision Adjustable Boring Head
این قطعه یک ابزار مستقل و دقیق برای بورینگ و پرداخت سوراخهای از قبل ایجادشده است. مکانیزم مدرج آن امکان جابهجایی بسیار ظریف ابزار برشی و در نتیجه کنترل دقیق قطر نهایی سوراخ را فراهم میکند.
کاربرد اصلی آن در عملیاتی است که سوراخ ایجادشده با مته باید به قطر دقیقتر، تلرانس بهتر و کیفیت سطح بالاتر برسد.
روی قطعه شما مدل YUTAKA FC50P و درجهبندی میکرومتری دیده میشود. این قطعه را بهتر است در مشخصات محصول با برند YUTAKA معرفی کنیم و نه RICHMILL، چون مدرکی پیدا نکردم که نشان دهد FC50P جزء استاندارد ست کارخانهای RICHMILL بوده است.
7. آچار قلابی
Hook Spanner / C-Spanner
برای باز و بسته کردن و تنظیم قسمتهای مختلف چاک و ابزارگیر استفاده میشود. فرم قلابی آچار بهگونهای است که با شیار یا محل مخصوص روی بدنه ابزارگیر درگیر شده و امکان اعمال گشتاور مناسب را فراهم میکند.
8. آچار سهنظام
Drill Chuck Key
برای باز و بسته کردن فکهای سهنظام استفاده میشود. با چرخاندن آچار، فکها بهصورت همزمان باز یا بسته شده و مته در مرکز سهنظام مهار میشود.
9. آچارها و متعلقات تنظیم
Adjustment Wrenches & Accessories
مجموعه دارای ابزارهای کمکی برای نصب، بازکردن و تنظیم اجزای مختلف است. این متعلقات برای تعویض سریع ابزار، تنظیم هولدرها و سرویس مجموعه مورد استفاده قرار میگیرند.
