فرز بالنوز تیزکن چیست؟ راهکار حرفه‌ای کاهش هزینه فرزهای کارباید در قالب‌سازی و CNC

چرا فرزهای بالنوز ارزش تیزکاری دارند؟

در میان تمامی فرزهای مورد استفاده در صنعت، فرزهای بالنوز (Ball Nose End Mill) جزو گران‌ترین و حساس‌ترین ابزارهای برشی محسوب می‌شوند.دلیل این موضوع هندسه پیچیده نوک ابزار است.

برخلاف فرزهای سر تخت که دارای سطح انتهایی صاف هستند، در فرزهای بالنوز انتهای ابزار به شکل کروی طراحی شده است و همین موضوع باعث می‌شود این ابزارها در عملیات ماشینکاری سه‌بعدی، قالب‌سازی، تولید قطعات هوافضا، ایمپلنت‌های پزشکی، قالب‌های تزریق پلاستیک و قالب‌های دایکاست کاربرد گسترده‌ای داشته باشند.

در بسیاری از کارگاه‌ها زمانی که نوک فرز بالنوز دچار سایش می‌شود، کل ابزار کنار گذاشته می‌شود؛ در حالی که در صنایع پیشرفته دنیا بازسازی و تیزکاری فرزهای بالنوز سال‌هاست به عنوان بخشی از فرآیند Tool Reconditioning انجام می‌شود.

فرز بالنوز چیست؟

فرز بالنوز یا Ball Nose End Mill نوعی فرز انگشتی است که انتهای آن به صورت کروی یا نیم‌کره طراحی شده است.

این طراحی امکان تولید:

• سطوح سه‌بعدی
• قالب‌های پیچیده
• شعاع‌های داخلی
• قطعات آیرودینامیکی
• فرم‌های آزاد

را فراهم می‌کند.

به همین دلیل تقریباً تمام نرم‌افزارهای CAM مانند Mastercam، PowerMill، NX CAM و HyperMill دارای استراتژی‌های مخصوص Ball Nose Machining هستند.

چرا تیزکاری فرز بالنوز دشوارتر از فرز معمولی است؟

در فرزهای سر تخت، بازسازی نوک ابزار نسبتاً ساده است.

اما در فرزهای بالنوز باید شعاع کروی نوک ابزار کاملاً حفظ شود.

کوچک‌ترین خطا در:

• شعاع کروی
• تقارن دو لبه
• مرکز ابزار
• زاویه برش

می‌تواند باعث شود:

• کیفیت سطح قطعه افت کند.
• زمان پولیش افزایش پیدا کند.
• خطای ابعادی ایجاد شود.
• سطح قالب نیاز به پرداخت مجدد پیدا کند.

به همین دلیل تیزکاری فرزهای Ball Nose معمولاً با دستگاه‌های تخصصی انجام می‌شود.

دستگاه فرز بالنوز تیزکن چه کاری انجام می‌دهد؟

این دستگاه به طور تخصصی برایتیز کردن سر کروی فرزهای بالنوز طراحی شده است.

این موضوع مهم‌ترین تفاوت آن با دستگاه‌های فرز تیزکن معمولی محسوب می‌شود.

در حالی که دستگاه‌هایی مانند F14، F20 و F30 عمدتاً برای بازسازی کف و نوک فرزهای معمولی استفاده می‌شوند، FB620 برای حفظ هندسه کروی ابزار طراحی شده است.

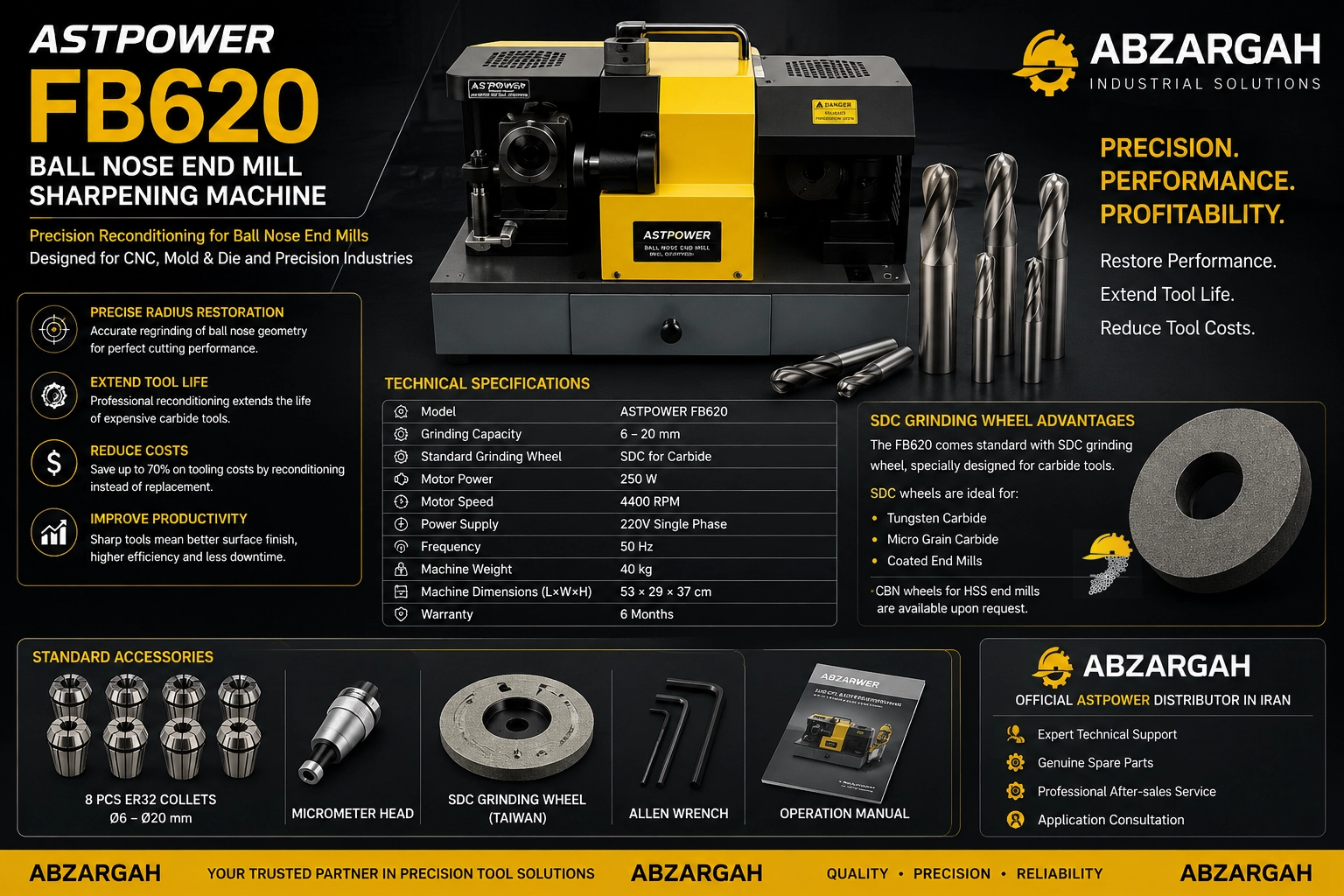

مشخصات فنی دستگاه فرز بالنوز تیزکن ASTPOWER FB620

سنگ SDC چه مزیتی دارد؟

دستگاه FB620 به صورت استاندارد همراه با سنگ SDC مخصوص فرزهای کارباید عرضه می‌شود.

سنگ‌های SDC به دلیل سختی بسیار بالا برای:

• تنگستن کارباید
• میکروگرین کارباید
• فرزهای روکش‌دار

انتخاب مناسبی هستند.

همچنین طبق کاتالوگ در صورت نیاز می‌توان سنگ CBN را برای تیزکاری فرزهای HSS سفارش داد.

متعلقات همراه دستگاه

بر اساس کاتالوگ رسمی دستگاه:

• 8 عدد فشنگی ER32
• پوشش سایز 6 تا 20 میلی‌متر
• هد میکرومتر
• سنگ SDC ساخت تایوان
• آچار آلن
• کتابچه راهنما

وجود هد میکرومتر یکی از نکات مهم این دستگاه است زیرا امکان تنظیم دقیق‌تر در هنگام بازسازی هندسه کروی ابزار را فراهم می‌کند.

مزیت اقتصادی بازسازی فرزهای بالنوز

فرزهای بالنوز کارباید معمولاً قیمت بالاتری نسبت به فرزهای معمولی دارند.

به همین دلیل بازسازی آن‌ها می‌تواند:

• هزینه خرید ابزار را کاهش دهد.
• توقف تولید را کم کند.
• موجودی انبار ابزار را کاهش دهد.
• بهره‌وری ماشینکاری را افزایش دهد.

در بسیاری از واحدهای قالب‌سازی، یک فرز بالنوز باکیفیت چندین مرتبه بازسازی می‌شود و مجدداً وارد چرخه تولید می‌گردد.

اگر در قالب‌سازی، CNC، ماشینکاری سه‌بعدی یا تولید قطعات پیچیده از فرزهای بالنوز استفاده می‌کنید، پیش از کنار گذاشتن ابزارهای کند شده، هزینه واقعی بازسازی آن‌ها را محاسبه کنید.

ابزارگاه به عنوان نماینده فروش ASTPOWER در ایران، دستگاه فرز بالنوز تیزکن FB620 را همراه با مشاوره تخصصی، تأمین سنگ‌های SDC و CBN، قطعات مصرفی و ارسال روزانه از تهران به سراسر کشور ارائه می‌کند.

برای مشاهده مشخصات فنی و مقایسه دستگاه‌های فرز تیزکن، مته تیزکن، قلاویز تیزکن و ابزار تیزکن یونیورسال ASTPOWER به صفحه تخصصی ابزار تیزکن مراجعه کنید.
