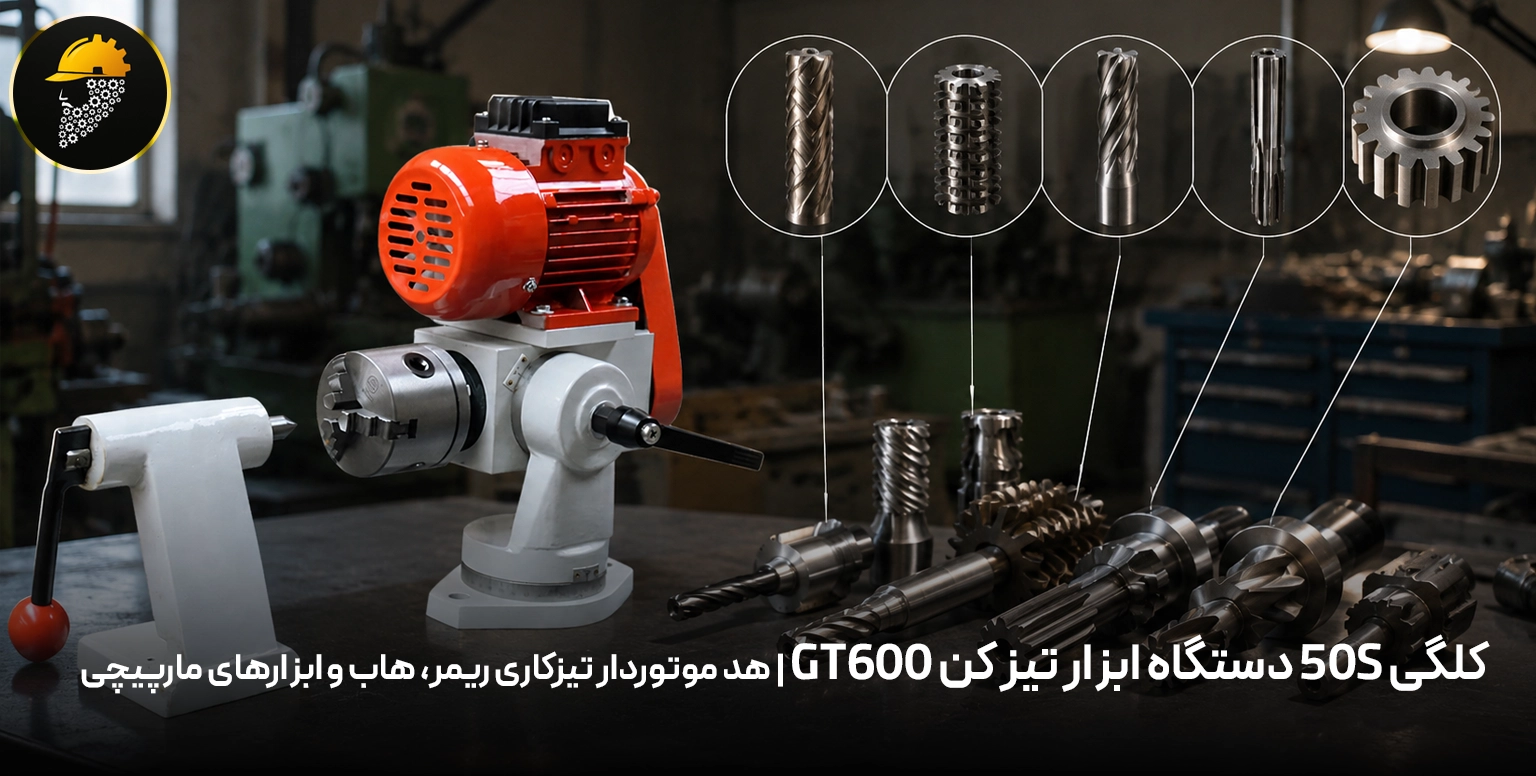

ابزارگیر (کلگی) 50S دستگاه ابزار تیز کن GT600 | هد موتور‌دار تیزکاری ریمر، هاب و ابزارهای مارپیچی

ابزارگیر (کلگی) 50S دستگاه ابزار تیز کن GT600 چیست؟

در میان متعلقات تخصصی دستگاه‌های ابزار تیز کن، برخی تجهیزات نقش نگهداری ابزار را بر عهده دارند و برخی دیگر مستقیماً در فرآیند سنگ‌زنی مشارکت می‌کنند. ابزارگیر (کلگی) دستگاه ابزار تیز کن 50S دستگاه GT600 یکی از مهم‌ترین اجزای این مجموعه است که در بسیاری از عملیات حرفه‌ای ابزارسازی نقش محوری دارد.

بررسی ساختار دستگاه‌های Universal Tool Grinder و نمونه‌های مشابه صنعتی نشان می‌دهد که 50S در واقع یک هد اصلی موتوردار نگهدارنده ابزار است که در بسیاری از منابع فنی با نام‌های زیر شناخته می‌شود:

• هد اصلی موتوردار
• هد یونیورسال ابزارسازی
• هد تقسیم موتوردار
• نگهدارنده ابزار موتوردار

این تجهیز امکان کنترل دوران ابزار و تنظیم دقیق موقعیت آن را فراهم می‌کند.

ساختار ابزارگیر 50S

این مجموعه از چند بخش اصلی تشکیل شده است:

موتور دوران ابزار

وظیفه ایجاد چرخش کنترل‌شده ابزار در حین سنگ‌زنی را بر عهده دارد.

هد اصلی

مرکز نگهداری ابزار و مبنای تنظیمات هندسی است.

سه‌نظام

برای نگهداری ابزارهای مختلف از جمله ریمر، هاب، فرز و ابزارهای فرم استفاده می‌شود.

پایه مدرج

برای تنظیم دقیق زوایا و موقعیت ابزار کاربرد دارد.

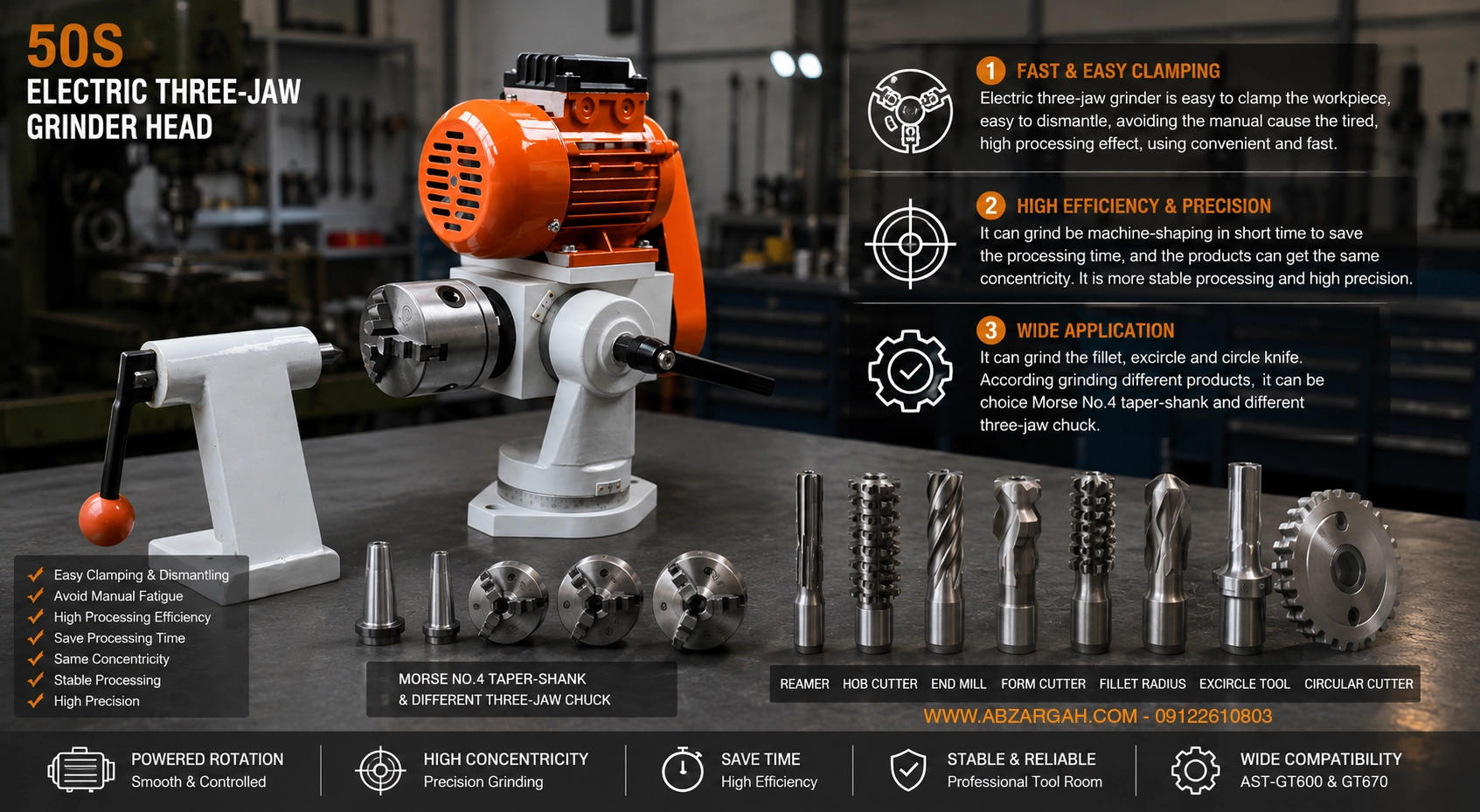

عملکرد ابزارگیر موتور‌دار 50S در فرآیند سنگ‌زنی

ابزارگیر (کلگی) 50S به یک سه‌نظام برقی مجهز شده است که فرآیند بستن و آزادسازی ابزار را نسبت به سیستم‌های دستی بسیار سریع‌تر و دقیق‌تر انجام می‌دهد. این ویژگی علاوه بر کاهش زمان آماده‌سازی، باعث می‌شود اپراتور بدون اعمال نیروی اضافی بتواند ابزار را با دقت بالا در موقعیت صحیح قرار دهد.

در هنگام سنگ‌زنی، موتور داخلی ابزارگیر دوران یکنواخت و کنترل‌شده‌ای ایجاد می‌کند. این دوران دقیق، نقش بسیار مهمی در دستیابی به کیفیت سطح، حفظ هندسه ابزار و جلوگیری از ایجاد خطاهای ناشی از دوران نامنظم دارد.

در عملیات بازسازی ابزارهای صنعتی، هم‌مرکزی (Concentricity) یکی از مهم‌ترین عوامل تعیین‌کننده کیفیت نهایی است. ابزارگیر 50S با ایجاد دوران پایدار، باعث می‌شود ابزار پس از سنگ‌زنی دارای هم‌محوری مناسب بوده و عملکرد آن در ماشین‌آلات CNC، فرزکاری، قالب‌سازی و خطوط تولید با حداکثر دقت انجام شود.

همچنین حذف چرخاندن دستی ابزار موجب کاهش خستگی اپراتور، افزایش ایمنی و تکرارپذیری بهتر عملیات سنگ‌زنی می‌شود؛ موضوعی که در تولید انبوه و مراکز حرفه‌ای بازسازی ابزار اهمیت زیادی دارد.

ابزارهای قابل تیزکاری با ابزارگیر 50S

ابزارگیر موتور‌دار 50S برای نگهداری و دوران کنترل‌شده طیف گسترده‌ای از ابزارهای صنعتی طراحی شده است و امکان سنگ‌زنی دقیق انواع ابزارهای دوار را فراهم می‌کند.

• ریمرهای مستقیم و مارپیچی (Reamers)
• هاب‌های دنده‌تراشی (Gear Hobs)
• فرز انگشتی و فرزهای مارپیچی (End Mills)
• ابزارهای فرم (Form Cutters)
• ابزارهای دارای شعاع گوشه (Fillet Radius Cutters)
• ابزارهای استوانه‌ای خارجی (Outside Diameter Tools)
• تیغه‌ها و ابزارهای مدور (Circular Cutters)
• ابزارهای بلند قابل سنگ‌زنی بین دو مرکز

به کمک کونیک مورس شماره 4 (MT4) و سه‌نظام‌های مختلف، این ابزارگیر قابلیت نگهداری انواع ابزارها با قطرها و شکل‌های گوناگون را دارد و متناسب با نوع قطعه می‌توان مناسب‌ترین سه‌نظام را انتخاب کرد.

مهم‌ترین کاربردهای 50S

تیزکاری ریمر

یکی از رایج‌ترین کاربردهای این ابزارگیر، نگهداری و کنترل ریمر در عملیات بازسازی و سنگ‌زنی است.

تیزکاری هاب دنده

هاب‌های دنده‌تراشی نیازمند دوران کنترل‌شده در زمان سنگ‌زنی هستند.

ابزارهای مارپیچی

وجود موتور امکان دوران کنترل‌شده و سنگ‌زنی ابزارهای مارپیچی را فراهم می‌کند.

ابزارهای فرم

این ابزارگیر برای بازسازی ابزارهایی با هندسه‌های پیچیده و اختصاصی کاربرد دارد.

ابزارهای بین دو مرکز

در کنار ابزارگیر 50D، امکان نگهداری ابزار بین دو مرکز ایجاد می‌شود.

ترکیب 50S و 50D؛ سیستم کامل بین دو مرکز

زمانی که ابزارگیر 50S در یک سمت و ابزارگیر 50D در سمت دیگر قرار می‌گیرند، ساختار معروف سنگ‌زنی بین دو مرکز تشکیل می‌شود.

در این حالت، ابزار بین هد اصلی 50S و مرغک 50D قرار می‌گیرد.

این روش برای ریمرها، هاب‌ها و ابزارهای بلند، پایداری و دقت بسیار بالایی ایجاد می‌کند.

مزایای ابزارگیر 50S

• • کنترل دوران ابزار
  • مناسب ابزارهای مارپیچی
  • مناسب ریمر و هاب
  • قابلیت تنظیم زاویه

• افزایش دقت سنگ‌زنی
• مناسب Tool Room حرفه‌ای
• مناسب قالب‌سازی و ابزارسازی
• قابل نصب روی AST-GT600 و AST-GT670

محدودیت‌های ابزارگیر 50S

• دستگاه مستقل نیست.
• بدون دستگاه ابزار تیز کن قابل استفاده نیست.
• برای مته‌تیزکنی ساده طراحی نشده است.
• جایگزین دستگاه‌های اختصاصی تولید ابزار نیست.

این تجهیز برای نگهداری، دوران و کنترل ابزار در عملیات سنگ‌زنی طراحی شده است.

ابزارگیر (کلگی) دستگاه ابزار تیز کن 50S دستگاه GT600 یکی از مهم‌ترین اجزای سیستم ابزارتیزکنی حرفه‌ای AST-GT600 و AST-GT670 محسوب می‌شود. این هد موتوردار امکان نگهداری، دوران و کنترل دقیق ابزارهای پیچیده صنعتی را فراهم می‌کند و در بسیاری از عملیات سنگ‌زنی ریمر، هاب دنده، ابزارهای فرم و ابزارهای مارپیچی نقش کلیدی دارد.

در کنار ابزارگیر 50D، این مجموعه یک سیستم کامل سنگ‌زنی بین دو مرکز را تشکیل می‌دهد که در واحدهای حرفه‌ای Tool Room و مراکز بازسازی ابزار کاربرد گسترده‌ای دارد.

ابزارگیر 50S قابل نصب روی دستگاه‌های AST-GT600 و AST-GT670 است و برای نگهداری، دوران و کنترل دقیق ابزارهایی مانند ریمر، هاب دنده، ابزارهای مارپیچی و ابزارهای فرم کاربرد دارد. ابزارگاه به عنوان نماینده رسمی ASTPOWER در ایران، دستگاه‌های ابزار تیز کن و متعلقات اصلی این برند را با مشاوره تخصصی و ارسال سریع و فوری ارائه می‌کند.
