ابزارگیر (کلگی) 50K دستگاه ابزار تیز کن AST-GT600 و AST-GT670؛ راهکار حرفهای برای تیزکاری مته و قلاویز
در بسیاری از واحدهای تولیدی، قالبسازی، تعمیرات صنعتی و کارگاههای ماشینکاری، بیشترین استهلاک ابزار مربوط به متهها، قلاویزها و ابزارهای سوراخکاری است. در حالی که بسیاری از این ابزارها پس از کند شدن لبه برشی، هنوز قابلیت بازسازی و استفاده مجدد را دارند.
ابزارگیر 50K؛ کلگی تخصصی تیزکاری مته و قلاویز
ابزارگیر 50K قابل نصب روی دستگاههای AST-GT600 و AST-GT670 است و برای بازسازی لبههای برشی مته، قلاویز، ابزار پخزن و برخی ابزارهای چندلبه کاربرد دارد. این کلگی با سهنظام شش فک و قابلیت تنظیم زوایای مختلف، انتخابی حرفهای برای کارگاههای CNC، قالبسازی و ابزارسازی است.
در ابزارگاه، یکی از متعلقات تخصصی که برای دستگاههای AST-GT600 و AST-GT670 ارائه میشود، ابزارگیر (کلگی) 50K است؛ یک هد یونیورسال ابزارتیزکنی که بهطور ویژه برای تیزکاری و بازسازی متهها، قلاویزها و برخی ابزارهای چندلبه طراحی شده است.
بررسی نمونههای مشابه موجود در بازار جهانی، کاتالوگهای سازندگان Universal Tool Grinder و ویدئوهای آموزشی مربوط به Tool Room Grinding نشان میدهد که 50K در واقع یک Universal Work Head محسوب میشود و تمرکز اصلی آن بر روی بازسازی لبههای برشی ابزارهای سوراخکاری و رزوهکاری است.
ابزارگیر 50K چیست؟
ابزارگیر 50K یک هد تخصصی نگهدارنده و ایندکسکننده ابزار است که روی دستگاههای ابزار تیز کن AST-GT600 و AST-GT670 نصب میشود.
این ابزارگیر به اپراتور اجازه میدهد تا زوایای مختلف ابزار را تنظیم کرده و عملیات تیزکاری را با دقت بیشتری انجام دهد.
برخلاف بسیاری از نگهدارندههای ساده، در این مدل امکان تنظیم همزمان موارد زیر وجود دارد:
- محور دوران ابزار
- محور ایندکس
- محور شیب
- زاویه آزادسازی
- موقعیت لبه برشی
به همین دلیل این کلگی در دسته Work Head های حرفهای قرار میگیرد.

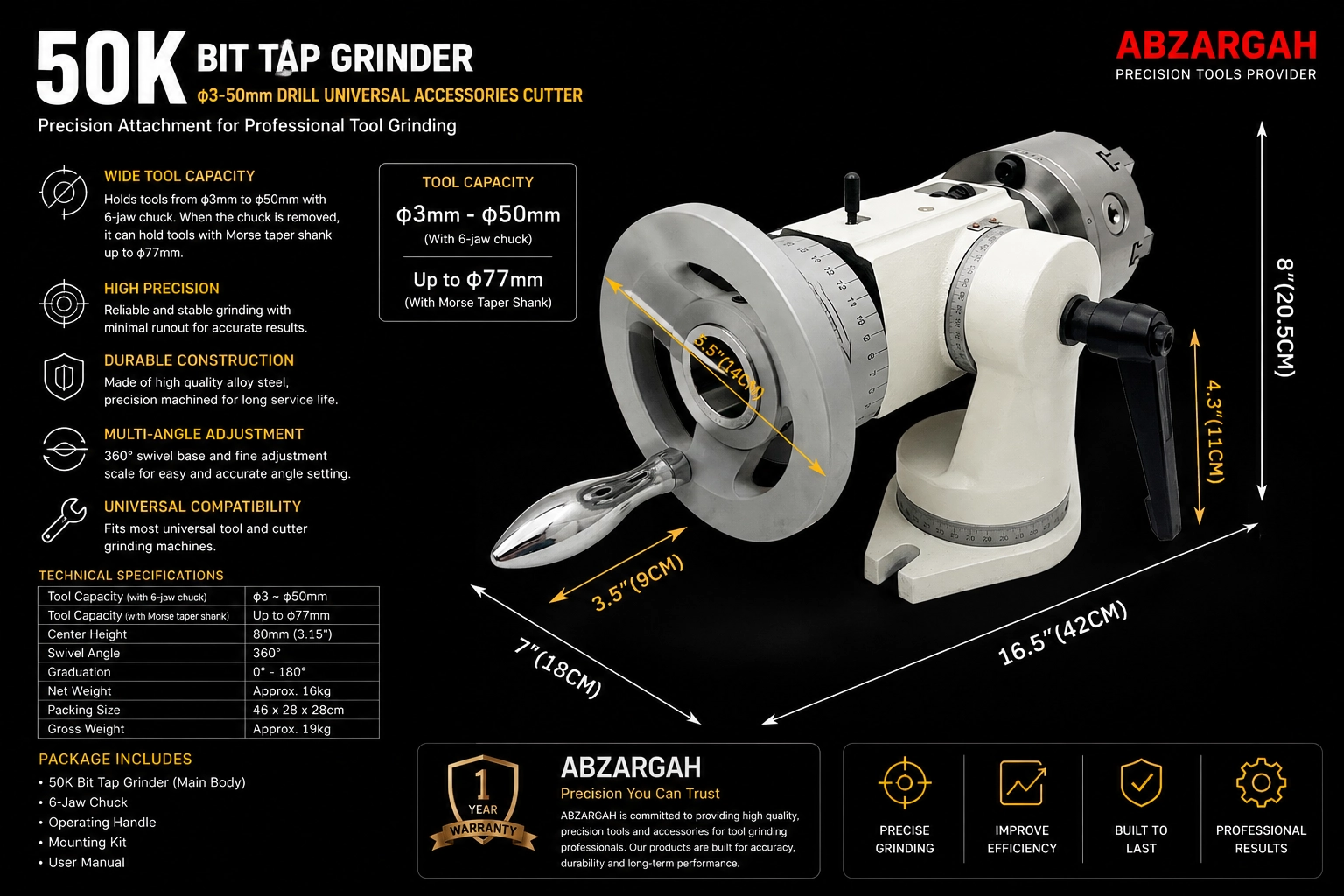

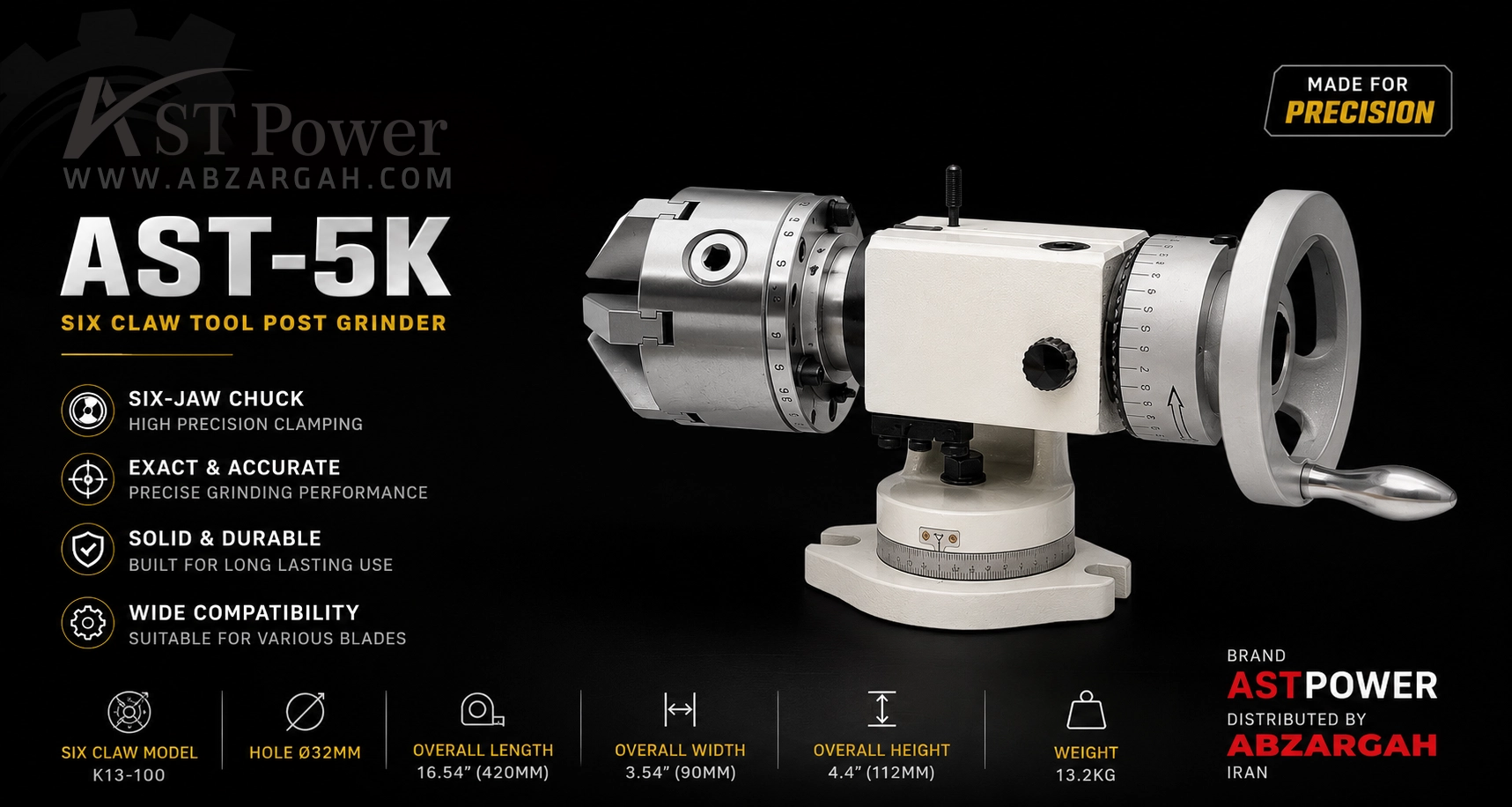

ابعاد فشرده با قابلیتهای صنعتی؛ مزیت مهم ابزارگیر 50K
یکی از نقاط قوت ابزارگیر 50K طراحی فشرده و مهندسیشده آن است. با وجود اینکه این اتچمنت برای نگهداری ابزارهایی تا قطر ۵۰ میلیمتر طراحی شده و در حالت نصب مستقیم ابزارهای دنباله مورس حتی قابلیت پشتیبانی از ابزارهای بزرگتر را نیز دارد، ابعاد کلی آن تنها حدود ۴۲ سانتیمتر طول، ۲۰.۵ سانتیمتر ارتفاع و ۱۸ سانتیمتر عرض است. این ابعاد باعث میشود ابزارگیر 50K بدون اشغال فضای زیاد روی اکثر دستگاههای ابزار تیزکن یونیورسال نصب شود. قطر فلکه تنظیم حدود ۱۴ سانتیمتر بوده و اهرم کنترل نیز با طول تقریبی ۹ سانتیمتر امکان ایندکسگذاری و تنظیم زاویه را با دقت بالا فراهم میکند. ترکیب ابعاد جمعوجور، بدنه صلب و مکانیزم ایندکس دقیق باعث شده است که 50K در عین اشغال حداقل فضا، توانایی نگهداری و کنترل ابزارهای سنگین و بلند را نیز داشته باشد و به یکی از کاربردیترین اتچمنتهای مورد استفاده در کارگاههای ابزارسازی، قالبسازی و مراکز تخصصی تیزکاری تبدیل شود.

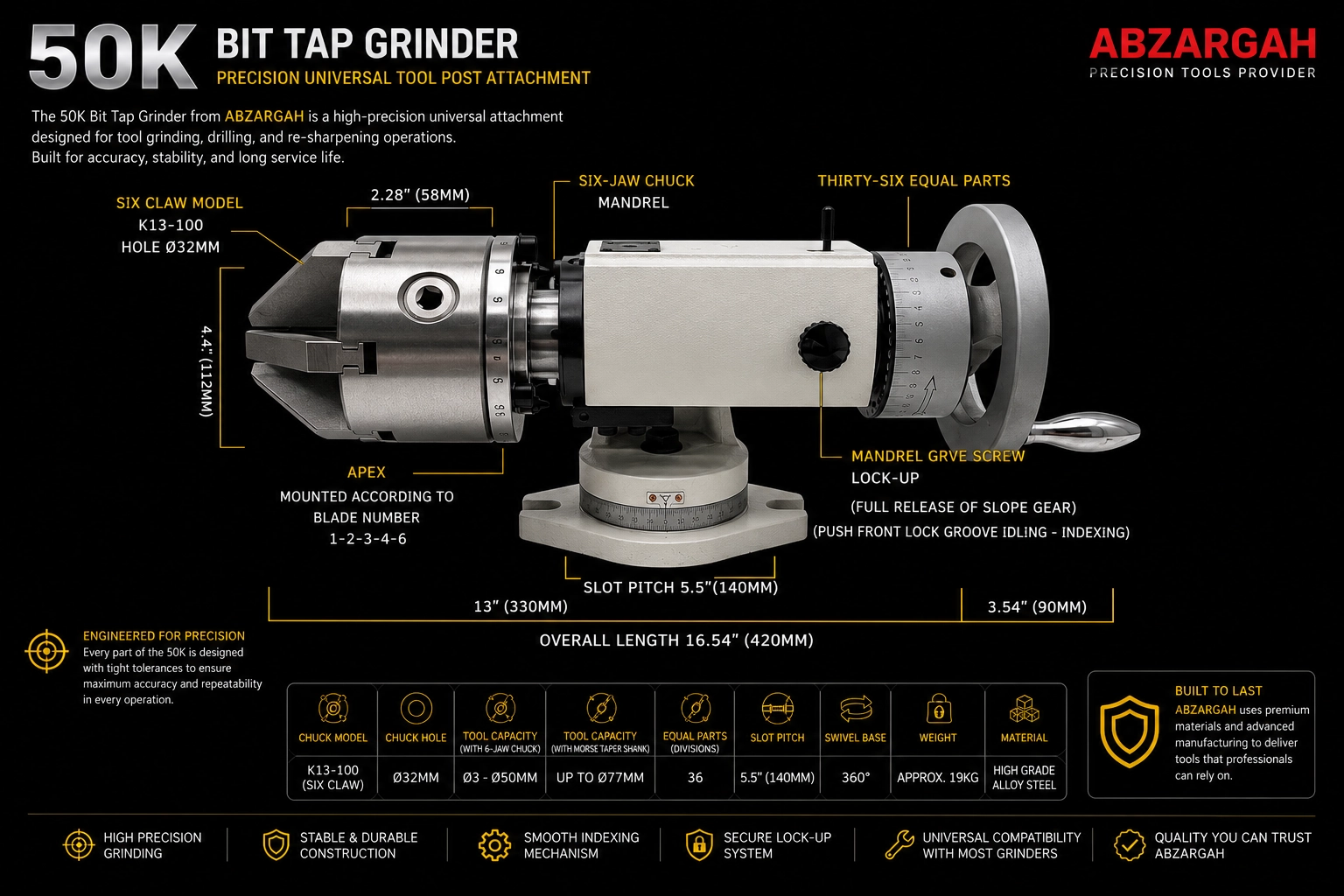

اجزای اصلی ابزارگیر 50K و نقش هر قطعه در تیزکاری دقیق ابزارها
ابزارگیر 50K مجموعهای از قطعات مکانیکی دقیق است که در کنار یکدیگر امکان نگهداری، ایندکسگذاری و تیزکاری انواع ابزارهای برشی را فراهم میکنند. مهمترین بخش این مجموعه، سهنظام شش فک مستقل (Six-Jaw Chuck) است که وظیفه نگهداری ابزار را با حداکثر هممحوری و حداقل لنگی بر عهده دارد. پشت سهنظام، شفت و ماندرل اصلی قرار گرفته که نیروی چرخش و ایندکس را به ابزار منتقل میکند. بخش بدنه مرکزی (Mandrel Body) ساختار اصلی ابزارگیر را تشکیل میدهد و محل استقرار مکانیزمهای تنظیم و قفلگذاری است. فلکه مدرج انتهایی امکان تقسیمبندی زوایا و ایندکسگذاری دقیق را فراهم میکند و در عملیات تیزکاری قلاویز، مته و ابزارهای چندلبه نقش بسیار مهمی دارد. پیچ قفل ماندرل (Mandrel Lock Screw) برای ثابت نگه داشتن موقعیت ابزار در هنگام سنگزنی استفاده میشود و از جابجایی ناخواسته جلوگیری میکند. پایه گردان مدرج نیز امکان تنظیم زاویه در جهات مختلف را فراهم کرده و به اپراتور اجازه میدهد ابزار را با زاویه صحیح نسبت به سنگ قرار دهد. ترکیب این اجزا باعث شده است ابزارگیر 50K تنها یک نگهدارنده ساده نباشد، بلکه به یک سیستم دقیق ایندکس و موقعیتدهی تبدیل شود که در بازسازی و تیزکاری انواع مته، قلاویز، برقو، ابزارهای فرم و بسیاری از ابزارهای برشی صنعتی کاربرد دارد.
مهمترین کاربردهای ابزارگیر 50K
بر اساس ساختار مکانیکی و قابلیتهای قابل مشاهده در نمونههای مشابه صنعتی، این ابزارگیر برای بازسازی و تیزکاری ابزارهای زیر کاربرد دارد:
مته مارپیچ (Twist Drill)
- HSS Drill
- Cobalt Drill
- Carbide Drill
مته پلهای
- Step Drill
قلاویز
- Hand Tap
- Machine Tap
- Spiral Tap
- Spiral Point Tap
ابزار پخ زن
- Chamfer Cutter
فرزهای دیسکی بغل تراش
- Side Milling Cutter
برخی ابزارهای فرم
- Form Tools
تفاوت ابزارگیر 50K با 50D و 50E
یکی از سوالات متداول مشتریان ابزارگاه تفاوت بین ابزارگیرهای سری 50 است.
| مدل | کاربرد اصلی |
|---|---|
| 50D | تیزکاری فرز انگشتی End Mill |
| 50E | تیزکاری Ball Nose و Radius End Mill |
| 50K | تیزکاری مته و قلاویز |
| 50HC | ریمر، ابزار فرم و ابزار تراش |
| 50S | نگهداری عمومی قطعات گرد |
بنابراین اگر تمرکز شما بر بازسازی متهها و قلاویزها باشد، ابزارگیر 50K انتخاب تخصصیتری نسبت به 50D یا 50E خواهد بود.

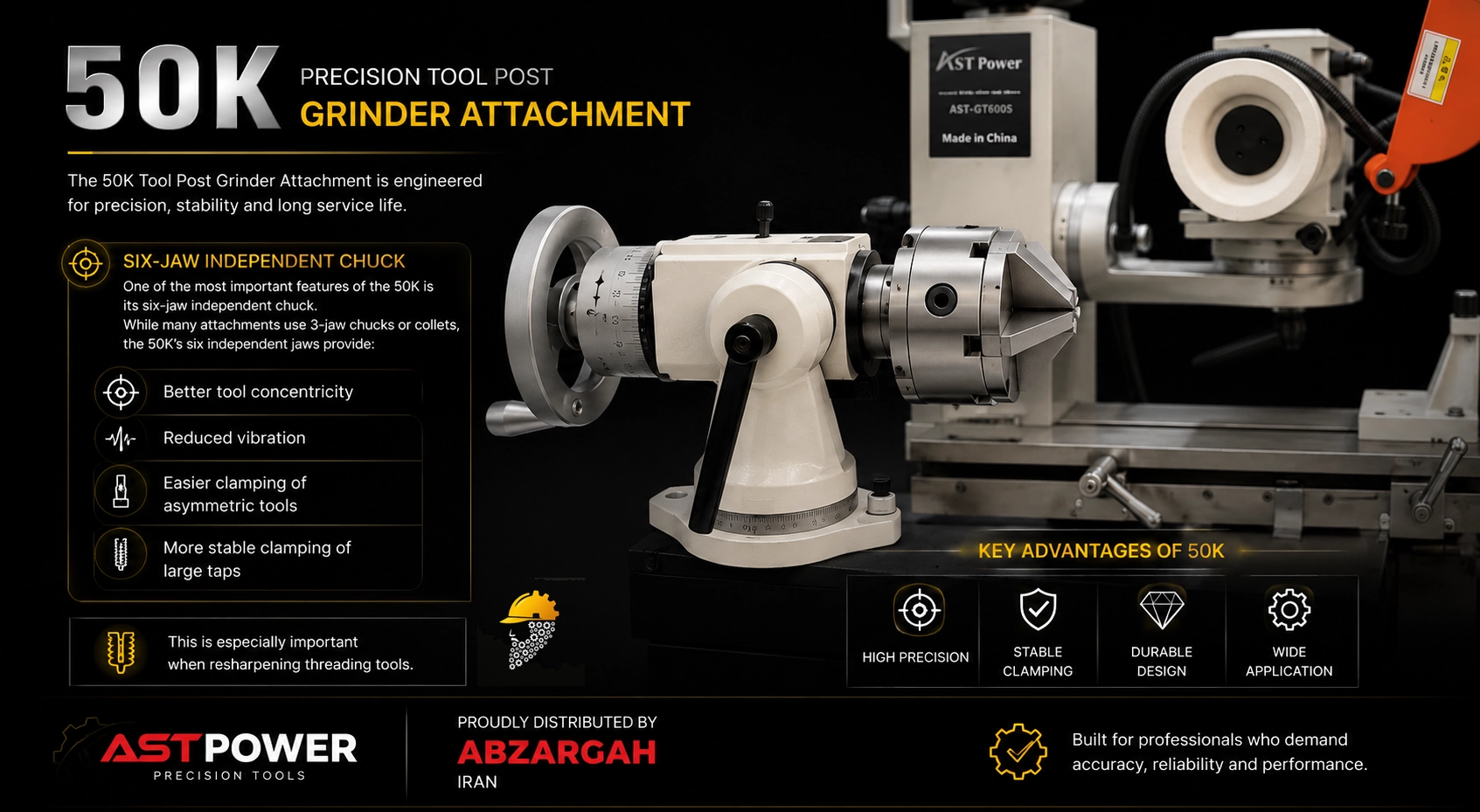

سه نظام شش فک، ویژگی مهم 50K
یکی از مهمترین ویژگیهای این ابزارگیر استفاده از سهنظام شش فک مستقل است.
در بسیاری از اتچمنتهای معمولی از سه فک و کولت استفاده میشود.
اما در 50K وجود شش فک مستقل باعث میشود:
- هممحوری ابزار بهتر شود
- لرزش کاهش یابد
- ابزارهای نامتقارن راحتتر مهار شوند
- قلاویزهای بزرگ پایدارتر بسته شوند
این موضوع در تیزکاری ابزارهای رزوهزنی اهمیت زیادی دارد.
تیزکاری مته با ابزارگیر 50K
یکی از مهمترین کاربردهای این کلگی، بازسازی متههای صنعتی است.
در فرآیند تیزکاری:
ابتدا مته داخل سهنظام بسته میشود.
سپس:
- زاویه نوک مته
- زاویه Relief
- موقعیت لبه برشی
تنظیم میشود.
بسته به نوع مته، اپراتور میتواند زوایایی مانند:
- 118 درجه
- 135 درجه
را تنظیم کند.
سپس هر لبه بهصورت جداگانه سنگزنی میشود تا دو لبه کاملاً متقارن ایجاد شوند.
تیزکاری قلاویز با ابزارگیر 50K
یکی از دلایل محبوبیت این ابزارگیر در میان ابزارسازان، امکان بازسازی قلاویز است.
بسیاری از مته تیزکنهای ساده فقط برای مته طراحی شدهاند، اما ابزارگیر 50K امکان تنظیم:
- Relief
- Clearance
- Chamfer
را برای قلاویز فراهم میکند.
در فرآیند تیزکاری:
- قلاویز بسته میشود.
- فلوت در موقعیت مناسب قرار میگیرد.
- زاویه آزادسازی تنظیم میشود.
- لبه Cutting Face سنگزنی میشود.
- فلوت بعدی ایندکس میشود.
این روش مشابه فرآیندهایی است که سالها در Tool Room های صنعتی برای بازسازی قلاویز و ریمر مورد استفاده قرار گرفته است.

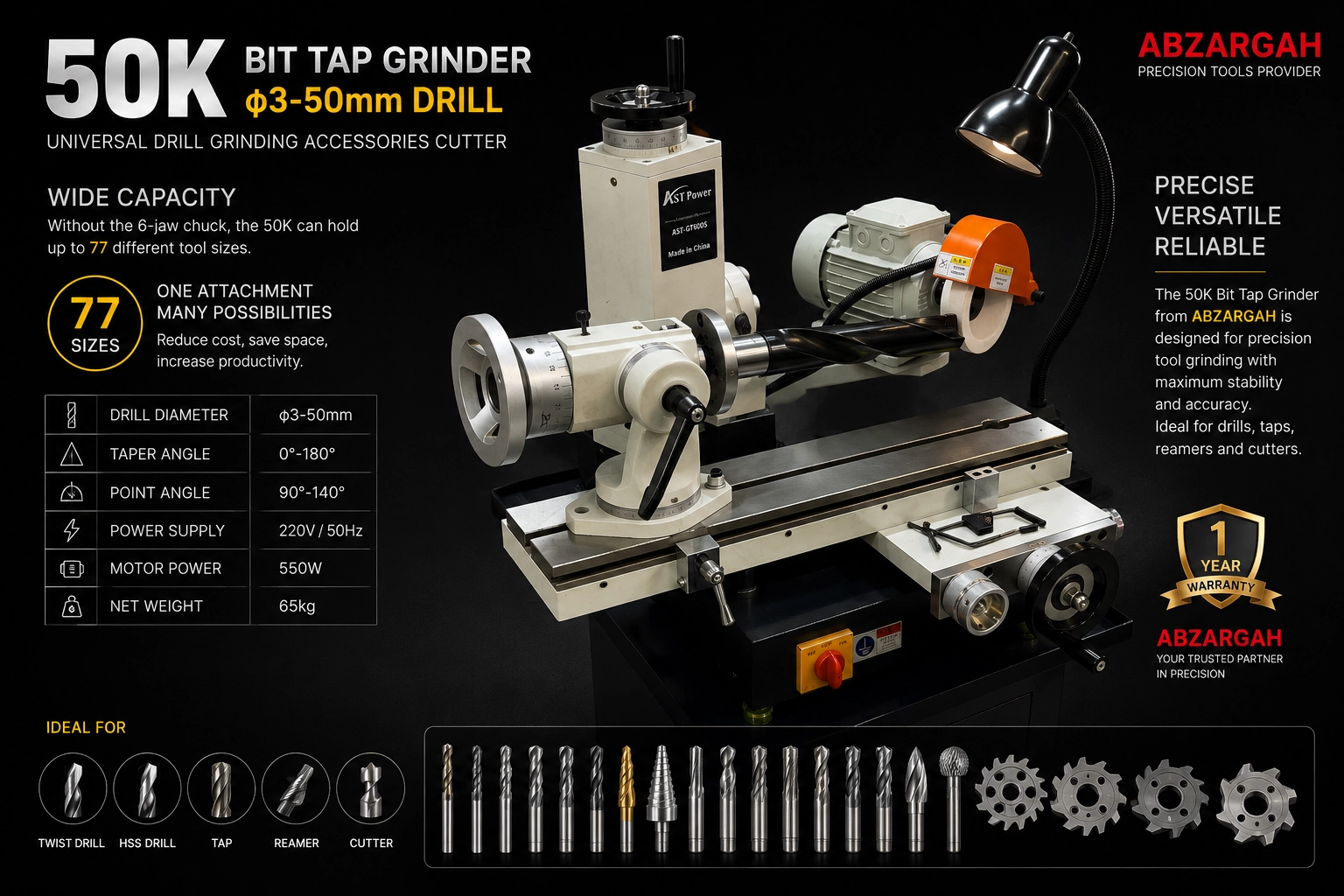

افزایش ظرفیت نگهداری ابزار تا قطر ۷۷ میلیمتر با حذف سهنظام شش فک
یکی از قابلیتهای کمتر شناختهشده اتچمنت 50K ASTPOWER امکان افزایش چشمگیر ظرفیت نگهداری ابزار است. در حالت استاندارد، این مجموعه برای نگهداری و تیزکاری ابزارهای مختلف در محدوده قطر ۳ تا ۵۰ میلیمتر طراحی شده است و اکثر متهها، قلاویزها، برقوها و ابزارهای برشی متداول را پوشش میدهد. اما زمانی که سهنظام شش فک از مجموعه جدا شود، امکان نصب مستقیم ابزارهای دارای دنباله مورس (Morse Taper Shank) فراهم میشود. در این حالت ظرفیت کاری سیستم به حدود ۷۷ میلیمتر افزایش مییابد و اپراتور میتواند ابزارهای سنگینتر و بزرگتری مانند متههای مورس بزرگ، برقوهای صنعتی، ابزارهای سوراخکاری عمیق و برخی ابزارهای فرم با دنباله مخروطی را روی دستگاه فیکس کند. این ویژگی باعث میشود اتچمنت 50K علاوه بر یک ابزارگیر دقیق برای ابزارهای کوچک و متوسط، به یک سیستم یونیورسال برای نگهداری ابزارهای سنگین صنعتی نیز تبدیل شود و دامنه کاربرد آن در کارگاههای ابزارسازی، تعمیر و بازسازی ابزار را به شکل قابل توجهی افزایش دهد.
مزیت اصلی ابزارگیر 50K
مهمترین مزیت این ابزارگیر در مقایسه با بسیاری از دستگاههای تیزکاری ساده، چندمنظوره بودن آن است.
با استفاده از یک ستاپ میتوان:
✔ مته
✔ قلاویز
✔ Chamfer Cutter
✔ Side Milling Cutter
✔ برخی ابزارهای فرم
را بازسازی کرد.
این موضوع باعث میشود هزینه تجهیز کارگاه کاهش یابد و دامنه خدمات ابزارتیزکنی گسترش پیدا کند.
محدودیتهای واقعی ابزارگیر 50K
در ابزارگاه اعتقاد داریم شناخت محدودیتهای محصول به اندازه شناخت مزایا اهمیت دارد.
ابزارگیر 50K:
❌ برای تولید ابزار از صفر طراحی نشده است.
❌ عملیات Re-Fluting انجام نمیدهد.
❌ فلوت مارپیچ را بازسازی کامل نمیکند.
❌ Helix Grinding انجام نمیدهد.
❌ جایگزین دستگاههای اختصاصی قلاویز تیزکن TS20 یا TS42 نیست.
این ابزارگیر عمدتاً برای بازسازی و احیای لبههای برشی ابزار استفاده میشود.
چرا ابزارگیر 50K برای AST-GT600 و AST-GT670 انتخاب مناسبی است؟
دستگاههای AST-GT600 و AST-GT670 بهعنوان پلتفرمهای حرفهای ابزارتیزکنی طراحی شدهاند.
نصب ابزارگیر 50K روی این دستگاهها باعث میشود اپراتور بتواند دامنه گستردهای از ابزارهای سوراخکاری و رزوهکاری را بازسازی کند.
ترکیب:
- دستگاه ابزار تیز کن GT600 یا GT670
- ابزارگیر 50K
- سنگ مناسب HSS یا Carbide
میتواند بخش بزرگی از نیازهای تیزکاری مته و قلاویز را در یک کارگاه صنعتی پوشش دهد.
ابزارگیر (کلگی) 50K دستگاه ابزار تیز کن AST-GT600 و AST-GT670 یک هد تخصصی برای تیزکاری مته، قلاویز، Chamfer Cutter، ریمر و برخی ابزارهای چندلبه است.
استفاده از سهنظام شش فک، قابلیت ایندکسگذاری، تنظیم زوایای مختلف و امکان بازسازی لبههای برشی باعث شده این ابزارگیر یکی از کاربردیترین متعلقات دستگاههای GT600 و GT670 باشد.
اگر هدف شما کاهش هزینه خرید ابزار نو، افزایش عمر متهها و قلاویزها و راهاندازی یک بخش حرفهای ابزارتیزکنی در کارگاه است، ابزارگیر 50K میتواند یکی از ارزشمندترین تجهیزات جانبی مجموعه شما باشد.
ابزارگیر 50K یکی از کاربردیترین متعلقات قابل نصب روی دستگاههای AST-GT600 و AST-GT670 است که امکان بازسازی طیف وسیعی از ابزارهای سوراخکاری و رزوهکاری را فراهم میکند.
برای دریافت کاتالوگ، مشاوره فنی و استعلام قیمت دستگاههای GT600 و GT670 با کارشناسان ابزارگاه تماس بگیرید و مناسبترین ترکیب ابزارتیزکنی را برای مجموعه خود انتخ
