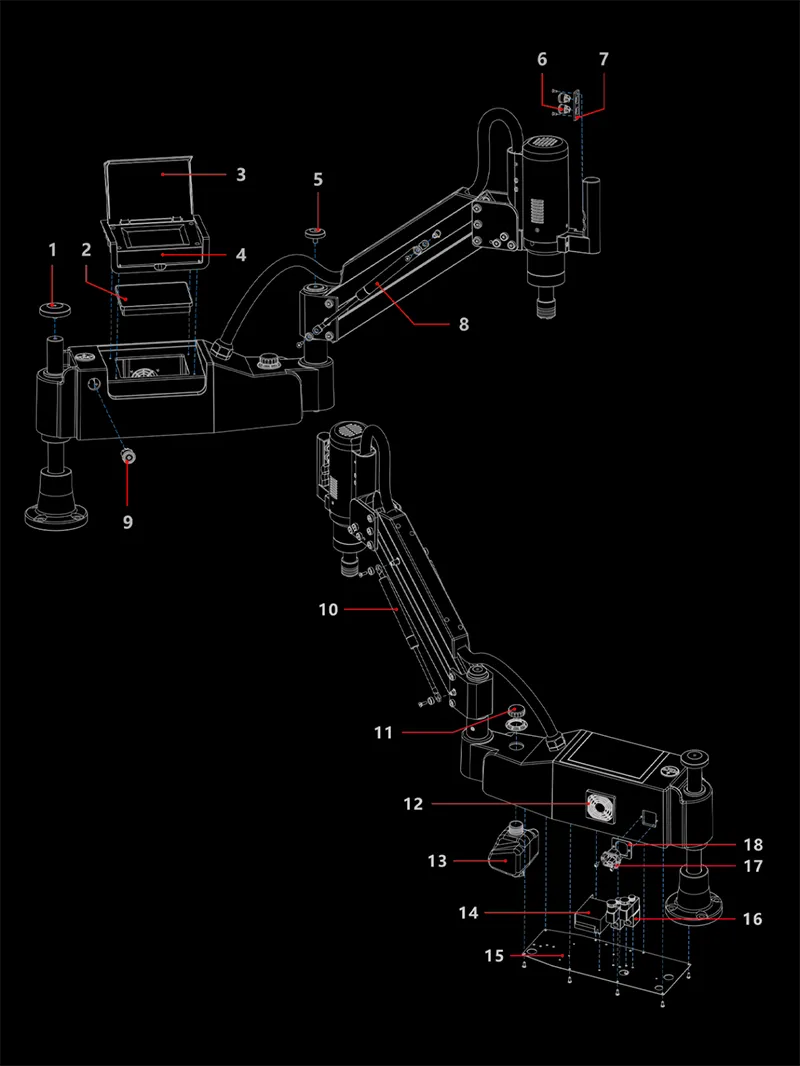

نقشه انفجاری دستگاه قلاویز زن برقی
1. Optical shaft cover – پوشش شفت نوری
2. Touch screen – صفحه نمایش لمسی
3. Touch screen dust cover – پوشش گرد و غبار صفحه نمایش لمسی
4. Touch screen frame – قاب صفحه نمایش لمسی
5. Lower bracket shaft cover – پوشش شفت نگهدارنده پایین
6. Handle button – دکمه دستگیره
7. Handle button panel – پانل دکمه دستگیره
8. Gas spring – فنر گازی
9. Power switch – کلید روشن/خاموش
10. Gas spring – فنر گازی
11. Oil can cover – پوشش قوطی روغن
12. Dust cover – پوشش گرد و غبار
13. Oil storage tank – مخزن ذخیره روغن
14. DC power – منبع تغذیه DC
15. Drive backplane – پشتبندی درایو
16. Solenoid valve – شیر سلونوئیدی
17. Power socket – سوکت برق
18. Power socket panel – پنل سوکت برق
جهت اطلاع از قیمت خرید دستگاه قلاویز زن برقی کلیک کنید !
توضیحات قطعات:
- پوشش شفت نوری (Optical shaft cover): این قطعه برای محافظت از شفت نوری دستگاه به کار میرود و جلوی ورود گرد و غبار و آلودگیها را میگیرد.
- صفحه نمایش لمسی (Touch screen): صفحه لمسی برای کنترل عملیات دستگاه استفاده میشود و امکان تنظیمات دقیق را برای کاربر فراهم میکند.
- پوشش گرد و غبار صفحه نمایش لمسی (Touch screen dust cover): این پوشش برای محافظت از صفحه نمایش در برابر گرد و غبار به کار میرود.
- قاب صفحه نمایش لمسی (Touch screen frame): قاب نگهدارنده برای صفحه نمایش لمسی است و استحکام آن را تامین میکند.
- پوشش شفت نگهدارنده پایین (Lower bracket shaft cover): از شفت پایینی محافظت میکند و مانع ورود ذرات و گرد و غبار میشود.
- دکمه دستگیره (Handle button): دکمهای است که روی دستگیره قرار دارد و برای کنترل برخی عملکردهای دستگاه به کار میرود.
- پانل دکمه دستگیره (Handle button panel): قسمتی است که دکمههای دستگیره روی آن قرار گرفتهاند.
- فنر گازی (Gas spring): این فنر در حرکات و تنظیمات دستگاه برای راحتی و ایمنی بیشتر استفاده میشود.
- کلید روشن/خاموش (Power switch): کلیدی است که دستگاه را روشن و خاموش میکند.
- پوشش قوطی روغن (Oil can cover): برای جلوگیری از آلودگی و تبخیر روغن در مخزن روغن استفاده میشود.
- پوشش گرد و غبار (Dust cover): پوششی است که جلوی ورود گرد و غبار به قسمتهای داخلی دستگاه را میگیرد.
- مخزن ذخیره روغن (Oil storage tank): محلی برای نگهداری روغن دستگاه که نیاز به تامین و نگهداری دارد.
- منبع تغذیه DC (DC power): منبع تغذیه جریان مستقیم که برق دستگاه را تامین میکند.
- پشتبندی درایو (Drive backplane): قسمتی از سیستم درایو که قطعات الکتریکی و کنترلی دستگاه روی آن نصب میشود.
- شیر سلونوئیدی (Solenoid valve): شیر کنترل کننده فشار هوا یا مایع که با جریان الکتریکی کار میکند.
- سوکت برق (Power socket): محلی برای اتصال دستگاه به منبع برق اصلی.
- پنل سوکت برق (Power socket panel): پنلی که سوکتهای برق و اجزای مربوط به برق روی آن نصب شدهاند.
این نقشه انفجاری تمامی قطعات و اجزای مختلف دستگاه قلاویز زن برقی را شامل میشود و موقعیت و وظایف هر قطعه را نشان میدهد.
